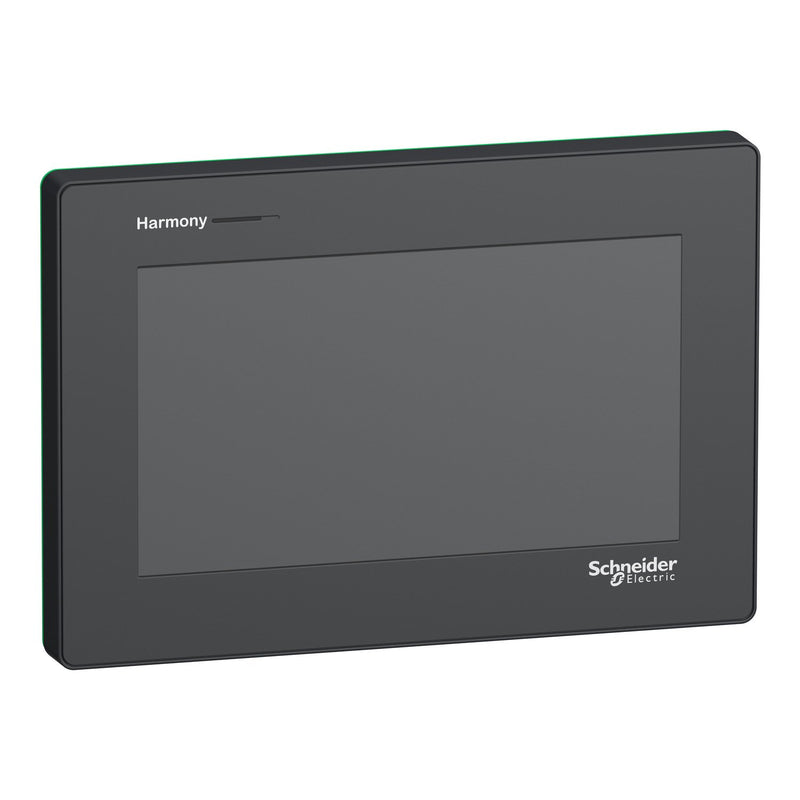

Das modulare Basic HMI STM6400 besteht aus Display und Recheneinheit und gehört zur Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit EcoStruxure Secure Connect Advisor und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das 22 mm Montagesystem sorgt für eine einfache und individuelle Gestaltung der Bedienerschnittstelle mit Drucktastern und Touch-Display und einen schnellen Austausch bei Wartung. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet, 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Display-Moduls mit montierter Recheneinheit betragen 201,20 mm (Breite) x 137,20 mm (Höhe) x 57,70 mm (Tiefe), bei einem Panel Cut-out von 22,5 mm Kreisdurchesser. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 und Zertifizierungen wie CSA, CE, China RoHS, KC, REACH, ATEX Zone2/22, Marine.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
ja |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
16000000 |
| Anzahl der Graustufen/Blaustufen des Displays |
16 |
| Bildschirmdiagonale |
7 Zoll |
| Anzahl der Bildpunkte, horizontal |
800 |
| Anzahl der Bildpunkte, vertikal |
480 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
1000000 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Touch-Technologie |
Resistiv-Touch |
| Mit Meldungsanzeige |
nein |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
nein |
| Prozesswertdarstellung (Ausgabe) möglich |
nein |
| Prozesswertvorgabe (Eingabe) möglich |
nein |
| Mit Rezepturen |
nein |
| Mit Druckausgabe |
nein |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP67 |
| Schutzart (NEMA), frontseitig |
13 |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
201,2 mm |
| Höhe der Front |
137,2 mm |
| Einbautiefe |
57,7 mm |
