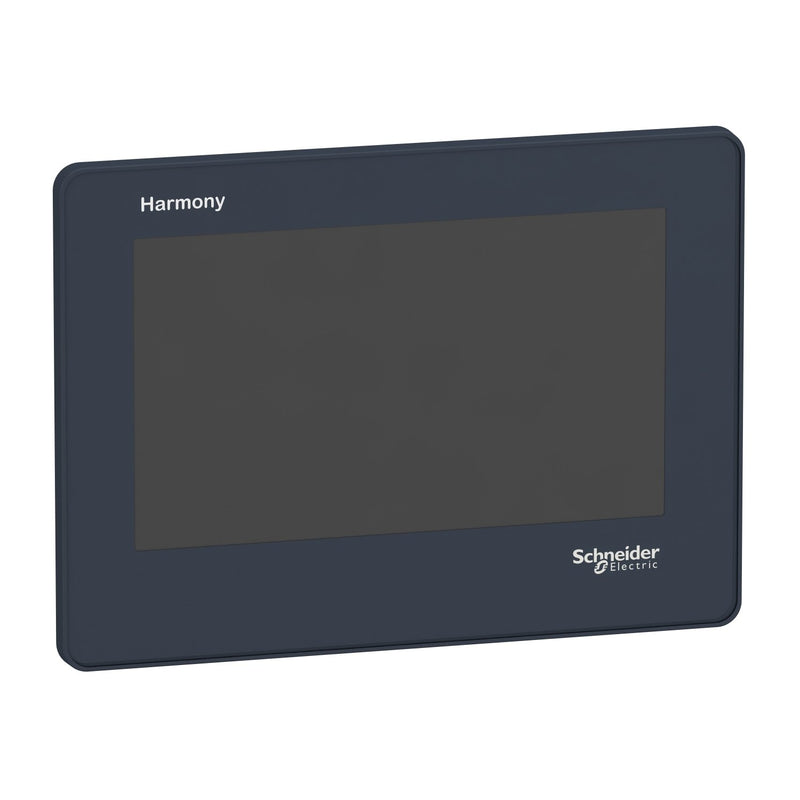

Das Kompakt-HMI STO7 ist ein Standard Touch-Panel für kleine Anzeigen an einfachen Maschinen. . Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen die Qualität der Visualisierung auf einer kleinen Anzeige und ein kompaktes Format bei ausreichender Konnektivität im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 65k Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die dedizierte Schnittstelle 1 x Ethernet RS-232C/485 RJ45, 1 x USB Typ A, 1 x USB micro-B ist eine ausreichende Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 124,9 mm (Breite) x 90,4 mm (Höhe) x 35,9 mm (Tiefe) bei einem Panel Cut-out von 112,5 mm x 77,5 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entsprichte der Schutzklasse IP65F, Type 1, Type 4X (nur Innenbereich), Type 13 (auf der Frontseite, wenn ordnungsgemäß in einem Gehäuse installiert). Zudem entspricht es Normen, wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen USB |
2 |
| Mit SW-Schnittstellen |
ja |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
ja |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
65536 |
| Anzahl der Graustufen/Blaustufen des Displays |
16 |
| Bildschirmdiagonale |
4,3 Zoll |
| Anzahl der Bildpunkte, horizontal |
480 |
| Anzahl der Bildpunkte, vertikal |
272 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
27136 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Touch-Technologie |
sonstige |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Mit Rezepturen |
ja |
| Mit Druckausgabe |
nein |
| Anzahl der Online-Sprachen |
6 |
| Zusätzliche Softwarekomponenten, ladbar |
ja |
| Schutzart (IP), frontseitig |
IP67 |
| Schutzart (NEMA), frontseitig |
sonstige |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
124,9 mm |
| Höhe der Front |
90,4 mm |
| Einbautiefe |
38,8 mm |
