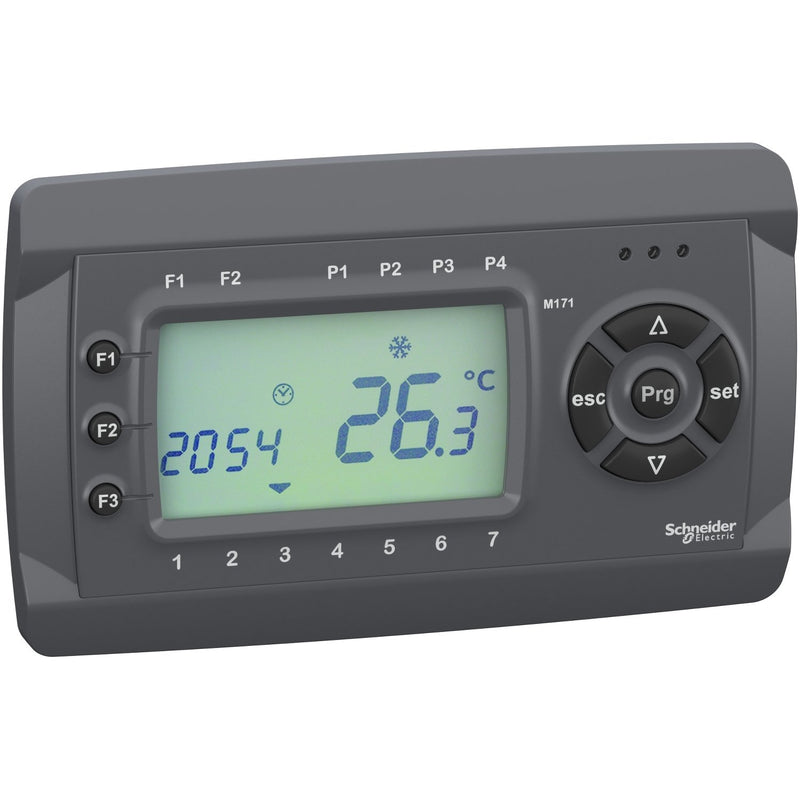

Bedienterminal zur Verwendung mit Modicon M171 SPS-Steuerungen. Das Gerät ermöglicht die Visualisierung und Bedinung der Anwendung und ist speziell für HLK-Lösungen geeignet. Die Anzeige und Bedienung erfolgt über ein segmentiertes LCD Display und 7 integrierteTasten. Das Gerät verfügt über insgesamt 2 integrierte analoge Eingänge und ist mit einer Echtzeituhr ausgestattet. Integriert ist eine Schnittstelle für LAN-Erweiterungsbus. Das Gehäuse ist in der Farbe Grau ausgeführt. Der Anschluss erfolgt über den LAN-Erweiterungsbus (Anschlussstecker mit 2m Kabel im Lieferumfang enthalten). Montage bündig oder als Schalttafeleinbau. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC, RCM, RoHS China.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
12 V |
| Spannungsart der Versorgungsspannung |
DC |
| Leistungsaufnahme |
5 W |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
LCD |
| Mit Farbdisplay |
nein |
| Bildschirmdiagonale |
2,9 Zoll |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Anzahl der Funktionstasten, programmierbar |
5 |
| Anzahl der Systemtasten |
8 |
| Touch-Technologie |
ohne |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Mit Rezepturen |
nein |
| Mit Druckausgabe |
nein |
| Anzahl der Online-Sprachen |
1 |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP40 |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Betriebstemperatur |
-20..70 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
96 mm |
| Höhe der Front |
160 mm |
| Einbautiefe |
10 mm |
