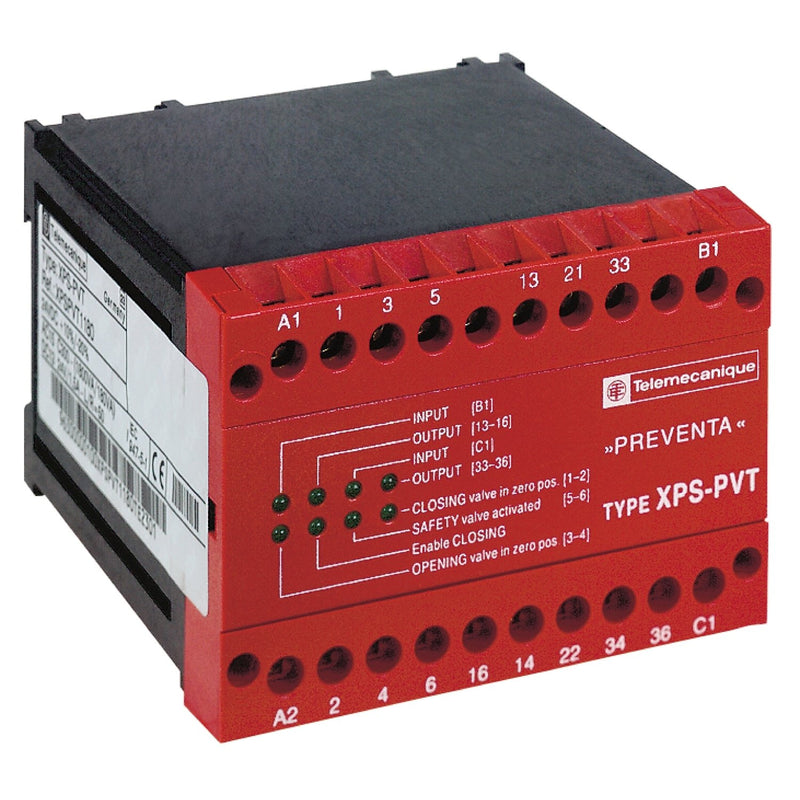

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Ventilüberwachung XPSPVT1180 hydr. 24VDC

Preventa Sicherheitsrelais XPS. Sicherheitsbaustein zur dynamischen Überwachung der Ventile ein einer Sicherheitshydraulik, die die Bewegung gefährlicher Maschinen steuert. Diese Sicherheitshydraulik besitzt ein Dreistellungsventil, das die entsprechenden Aufwärts- und Abwärtsbewegungen des Zylinders im Betrieb steuert. Der Schaltkreis wird durch ein Sicherheitsventil vervollständigt, das die Hydraulik redundant macht. Sollte eines dieser Ventile schadhaft werden, wird der Fehler durch den Baustein erkannt und ein erneuter Anlauf des Arbeitszylinders verhindert. Die Versorgungsspannung beträgt 24 VDC.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	nein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	nein
Geeignet zur Überwachung von NOT-AUS-Kreisen	nein
Geeignet zur Überwachung von Ventilen	ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	nein
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	sonstige
Leistungsaufnahme	1,1 W
Mit Starteingang	nein
Mit Mutingfunktion	nein
Mit Rückführkreis	nein
Rückfallverzögerung	0..0,04 s
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	DC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	4
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	1,1 A
Sicherheitstyp nach IEC 61496-1	1
Stoppkategorie nach IEC 60204	sonstige
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	100 mm
Höhe	73 mm
Tiefe	118 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Ventilüberwachung

Keine Downloads vorhanden.
