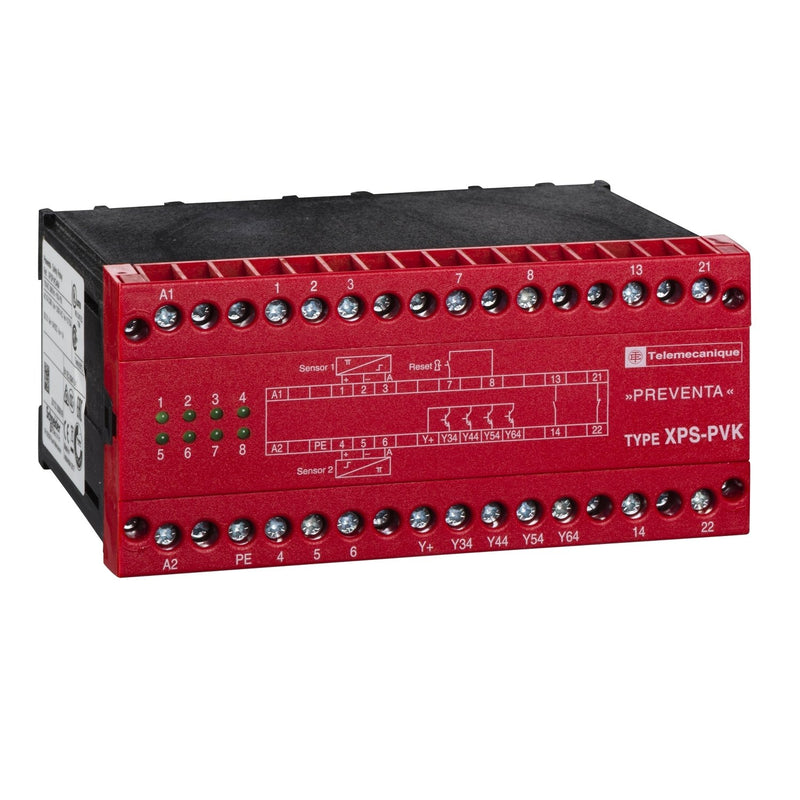

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Ventilüberwachung XPSPVK3484 115VAC

Preventa Sicherheitsrelais XPS. Sicherheitsbaustein zur dynamischen Überwachung von Pressensicherheitsventilen an mechanischen Pressen, bei der die Überwachung von Kupplungs- und Bremssteuerungen dynamisch erfolgen muss. Die Ansteuerung der Kupplungs-/Bremssteuerung wird in der Regel durch ein Doppel-Magnetventil vorgenommen, das die Funktion von zwei spearaten Ventilen in einem Gehäuse bereitstellt. Dieser Sicherheitsbaustein überprüft an 3 Punkten des Hubzyklus die ordnungsgemäße Funktion des Sicherheitsvenils: oberer Totpunkt, Übernahmepunkt und Hubende. Die Versorgungsspannung beträgt 115 VAC.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	nein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	115 V
Versorgungsspannung bei AC 60 Hz	115 V
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	nein
Geeignet zur Überwachung von NOT-AUS-Kreisen	nein
Geeignet zur Überwachung von Ventilen	ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	nein
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	einkanalig oder ein- und zweikanalig
Leistungsaufnahme	1,1 W
Mit Starteingang	nein
Mit Mutingfunktion	nein
Mit Rückführkreis	nein
Rückfallverzögerung	0..0,04 s
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	DC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	4
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	1,1 A
Sicherheitstyp nach IEC 61496-1	1
Stoppkategorie nach IEC 60204	sonstige
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	152 mm
Höhe	73 mm
Tiefe	118 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Ventilüberwachung XPSPVK3484 115VAC
