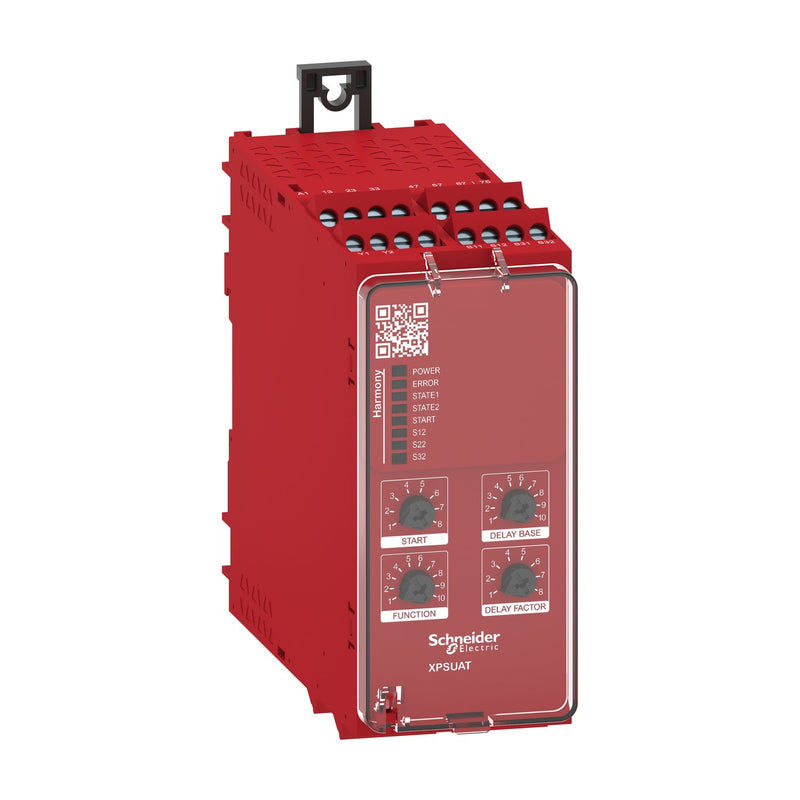

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheitsrelais XPSUAT13A3AP 3+3S 1Ö2T 24V SK

Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß im Fehlerfall Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 10 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, Trittmatten sowie elektronische PNP/NPN-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die beiden Eingänge in zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 3 sichere unverzögerte Relais-Schließerkontakte und wahlweise verzögerte 3 sichere Schließerkontakte, 1 Öffnerkontakt und 1 Halbleiter-Meldeausgang, sowie 1 Diagnosemeldung. Die abschaltverzögerte Zeitfunktionen (z. B. Stopp-Kategorie 1 oder 2, SS1 oder SS2) lassen sich von 0,1 Sekunde bis 15 Minuten gestuft einstellen. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP14AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	ja
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	ja
Geeignet zur Überwachung von Näherungsschaltern	ja
Auswertung der Eingänge	zweikanalig
Leistungsaufnahme	3 W
Mit Starteingang	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Rückfallverzögerung	0..900 s
Steuerspannungsart 1	AC/DC
Steuerspannung 1	24 V
Steuerspannungsart 2	AC/DC
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	4
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24 V
Betriebsspannung bei AC 60 Hz	24 V
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	0,02 A
Sicherheitstyp nach IEC 61496-1	4
Stoppkategorie nach IEC 60204	0 + 1
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	45 mm
Höhe	100 mm
Tiefe	120 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Sicherheitsrelais
