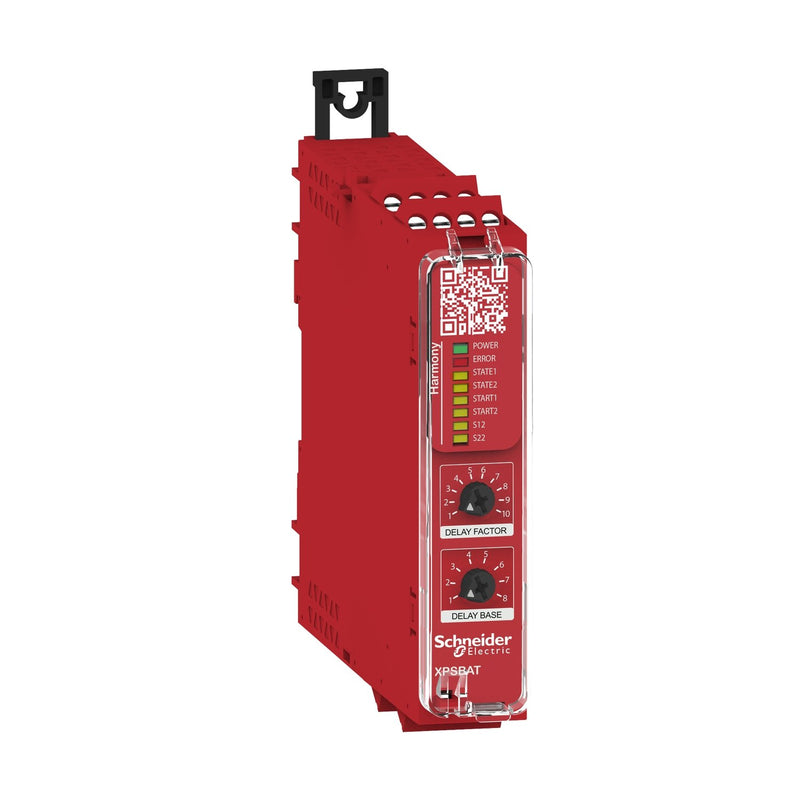

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheitsrelais XPSBAT12A1AP 2Funktionen 1Kreis

Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Mit diesem Gerät lassen sich klassische Sicherheitsanwendungen mit einer Abschaltverzögerung verstehen und die Startfunktion festlegen. An den frontseitigen Drehschaltern läßt sich die Abschaltverzögerungszeit und eine der beiden Sicherheitsfunktionen einstellen. An den Eingängen können mechanische Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions-, Magnet-, Seilzugschaltern, sowie Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die beiden Eingänge in zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 2 sichere unverzögerte Relais-Schließerkontakte und wahlweise verzögerten 1 sicheren Schließerkontakt und 1 Halbleiter-Meldeausgang. Die abschaltverzögerte Zeitfunktion (z. B. Stopp-Kategorie 1 oder 2, SS1 oder SS2) läßt sich von 0,1 Sekunde bis 15 Minuten gestuft einstellen. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	ja
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	ja
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	zweikanalig
Leistungsaufnahme	3 W
Mit Starteingang	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Rückfallverzögerung	0..900 s
Steuerspannungsart 1	AC/DC
Steuerspannung 1	24 V
Steuerspannungsart 2	AC/DC
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	1
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24 V
Betriebsspannung bei AC 60 Hz	24 V
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	0,02 A
Sicherheitstyp nach IEC 61496-1	4
Stoppkategorie nach IEC 60204	0 + 1
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	nein
Breite	22,5 mm
Höhe	100 mm
Tiefe	120 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Sicherheitsrelais XPSBAT12A1AP
1 x Verriegelungsband
