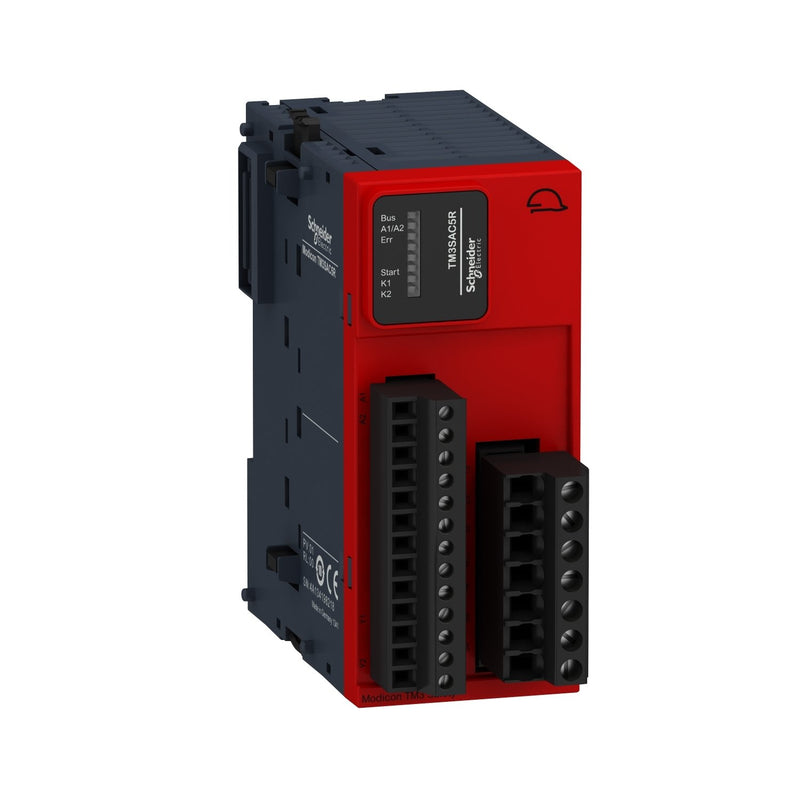

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheitsmodul TM3 TM3SAC5R E-STOP CAT.3, Schrau

Sicherheitsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit Modulen für funktionale Sicherheit. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. 1 oder 2 digitale Sicherheitseingänge je nach Anschluss (24VDC, 100mA), 3 parallele digitale Sicherheitsausgänge. Zum Anschluss von Not-Halt (EN/IEC 60204-1, EN/ISO 13850) und Schaltern in Schutzeinrichtungen (EN/ISO 14119). Maximal erreichbares Sicherheitsniveau PLd / Kategorie 3 gemäß EN/ISO 13849-1, SIL CL2 gemäß EN/IEC 62061. Sicherheitsrelevanten Funktionen werden ausschließlich vom Sicherheitsmodul verwaltet, unabhängig vom Rest des Systems. Relaiszustände können direkt über den TM3-Rückwandbus gelesen werden. Die digitalen Ausgänge sind als Realis (24VDC / 230VAC, 6A) ausgeführt. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, UL, CSA, RCM, EAC, CCC.

Technische Details
Ausführung	sonstige
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	nein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	nein
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	nein
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	sonstige
Leistungsaufnahme	1,1 W
Mit Starteingang	nein
Mit Mutingfunktion	nein
Mit Rückführkreis	nein
Rückfallverzögerung	0,04 s
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	DC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	1,1 A
Sicherheitstyp nach IEC 61496-1	ohne
Stoppkategorie nach IEC 60204	1
Performance Level nach EN ISO 13849-1	Level d
SIL nach IEC 61508	2
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	43,7 mm
Höhe	94 mm
Tiefe	73 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Schneider Electric Sicherheitsmodul TM3 TM3SAC5R
