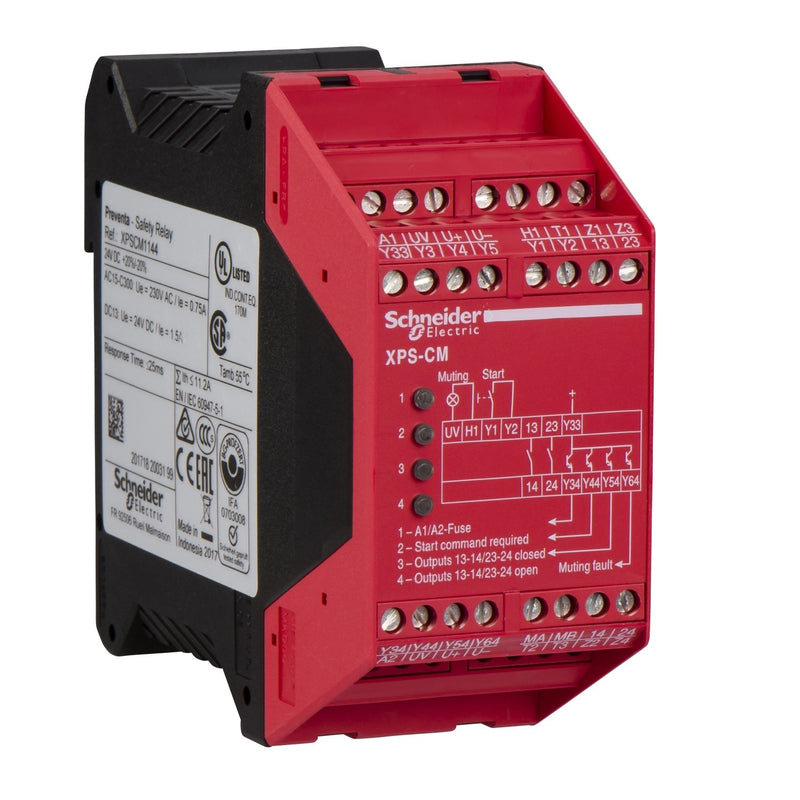

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Lichtschranken-Modul XPSCM1144 24V DC

Preventa Sicherheitsrelais XPS. Dieses Sicherheitsrelais dient zum Aufbau einer Muting-Funktion mittels Einweg-Lichtschranken mit Testeingang und den zugehörigen Mutingsensoren. Das Gerät erfüllt die Anforderungen des Sicherheitsniveaus bis PL c in Kategorie 2 und SIL 1. Für Sicherheitsstromkreise stehen zwei Relaisschliesserkontakt und zur Meldung vier Transistorausgänge zur Verfügung. Vier LEDs zeigen den Zustand an. Die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss per festangeschlossener Schraubklemmen und Versorgungsspannung beträgt 24 VDC.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	nein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	nein
Geeignet zur Überwachung von NOT-AUS-Kreisen	nein
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	ja
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	einkanalig oder ein- und zweikanalig
Leistungsaufnahme	1,1 W
Mit Starteingang	nein
Mit Mutingfunktion	ja
Mit Rückführkreis	ja
Rückfallverzögerung	0..60 s
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	DC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter	4
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	1,1 A
Sicherheitstyp nach IEC 61496-1	1
Stoppkategorie nach IEC 60204	sonstige
Performance Level nach EN ISO 13849-1	Level c
SIL nach IEC 61508	1
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	45 mm
Höhe	99 mm
Tiefe	114 mm
Mit TÜV-Zulassung	nein

Lieferumfang:
1 x Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Lichtschranken-Modul XPSCM1144 24V DC
