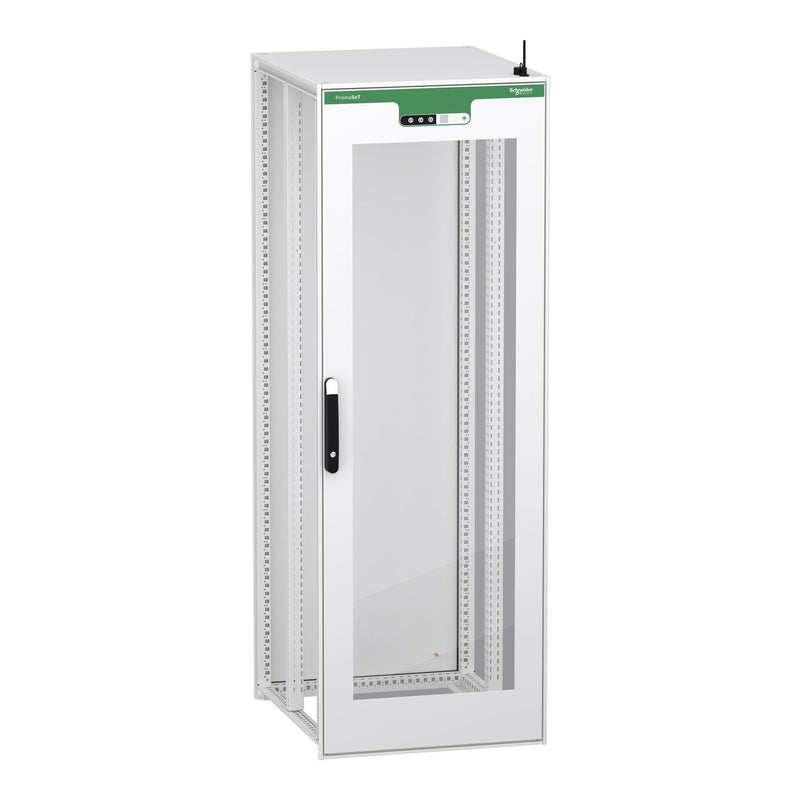

Schneider Electric - Gehäuse/Schaltschrank (leer) Standgehäuse elektrisch NSYSFPN20780TEA PrismaSeT HD

Dieses PrismaSeT HD Active ist ein Standgehäuse aus dekarbonisiertem Stahl mit einer verglasten Tür, das für die elektrische Niederspannungsverteilung geeignet ist. Es enthält recycelten Stahl, der mit erneuerbarer Energie hergestellt wird, was zu einer erheblichen Reduzierung der CO2-Emissionen führt. Es hat eine Nennhöhe, -breite und -tiefe von 2000 mm, 700 mm bzw. 800mm. Der Rahmen und die Stützen des Gehäuses sind aus verzinktem Stahl gefertigt, um eine lange Lebensdauer zu gewährleisten. Die Tür besteht aus Stahlblech und Sicherheitsglas, die Paneele aus Stahlblech und der Griff aus Polyamid 6 mit 30% Glasfaseranteil. Eine Epoxid-Polyester-Pulverbeschichtung sorgt für ein ebenmäßiges Aussehen. Das Gehäuse ist weiß (RAL9003) und hat einen schwarzen (RAL 9005) Griff. eine verglaste Tür, eine Rückwand, ein Dach, zwei Gleitschienen und ein Bausatz Schnellmontageplattenhalterungen. Die Tür hat einen Öffnungswinkel von bis zu 120 Grad und ist reversibel, das heißt, sie kann von beiden Seiten geöffnet werden. Die Tür ist mit einem Vier-Punkt-Schloss und einem Griff mit 5-mm-Doppelbart versehen, der für Sicherheit sorgt. Das Gehäuse hat die Schutzart IP55, d.h. es ist resistent gegen das Eindringen von Staub, Wasser und Öl. Das Gehäuse ist mit einer IK08-Einstufung auch stoßfest. Die Bedienung ist durch den Zugang von hinten, vorne und von der Seite komfortabel.

Technische Details
Breite	700 mm
Höhe	2000 mm
Tiefe	800 mm
Werkstoff	Stahl
Werkstoffgüte	sonstige
Ausführung der Oberfläche	pulverbeschichtet
Farbe	weiß
RAL-Nummer	9003
Freistehend	nein
Bodenstehendes Wandmodell	ja
Geeignet für Wandmontage	nein
Eckmodell	nein
Zwischeneinbau	ja
Koppelbar	ja
Mit Montageplatte	nein
Montageplatte tiefenverstellbar	nein
Geeignet für Wandeinbau	nein
Mastbefestigung	nein
Anzahl der Türen	1
Mit Sichttür	ja
Mit Lüftungstür	nein
Mit rückseitiger Tür	nein
Anzahl der Schlösser	1
Geeignet für metrische Montage	ja
Geeignet für Außenaufstellung	nein
Schrägdach	nein
EMV-Ausführung	nein
Schlagfestigkeit	IK08
Schutzart (IP)	IP55
Wärmeverlustkapazität (Delta T	20 K) nach IEC/TR 60890
Max. zulässige Belastung des Gehäuses/Schranks nach IEC 62208	1500 kg
Max. zulässige Belastung der Tür(en) nach IEC 62208	0 kg
Max. zulässige Belastung der Montageplatte nach IEC 62208	300 kg/m2

Lieferumfang:
1 x Standgehäuse 1 x verglaste Tür 1 x Rückwand 1 x Dach 2 x Gleitschienen 1 x Bausatz Schnellmontageplattenhalterungen
