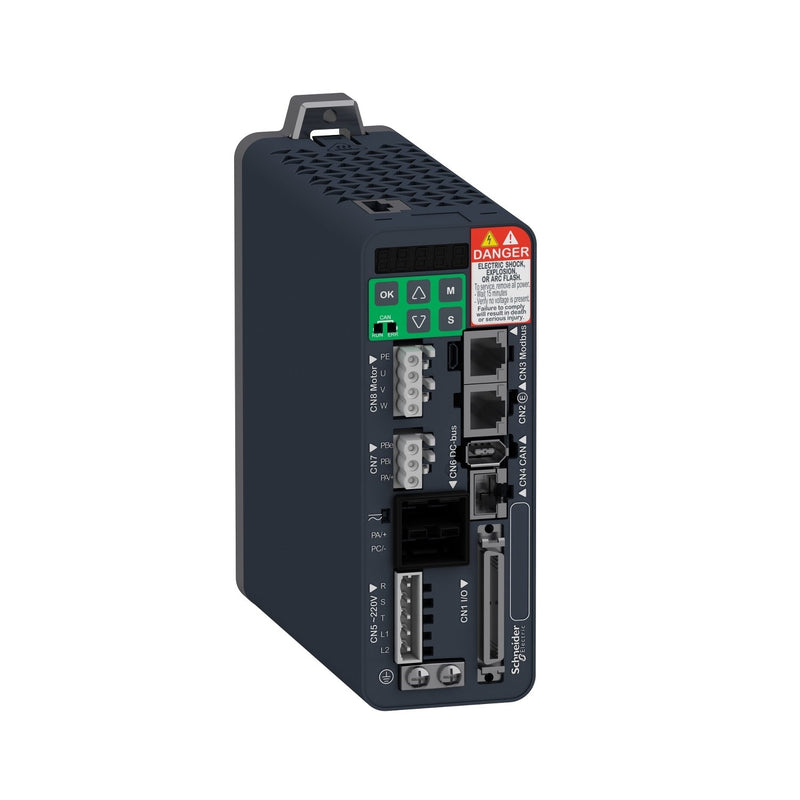

Servoverstärker LXM28 der Reihe Lexium 28-Servoantriebe. Diese Servoantriebe bieten vordefinierte Kombinationen von Verstärkern und Motoren zur Erfüllung von Motion-Control-Applikationen, optimieren die Leistung und bieten eine sehr einfache Integration &
Inbetriebnahme in Ihrer Anlage. So beinhalten sie zahlreiche Funktionen wie Auto-tuning, Positions-, Drehzahl- und Drehmomentregelung sowie die Betriebsart Position-Sequence. Ihre kompakten Abmessungen ermöglichen eine einfache Installation auch in engen Schaltschränken. Die Versorgungsspannung dieses Servoreglers beträgt 200-240 VAC aus ein- oder dreiphasigen Netzen. Am Ausgang wird eine Nennleistung von 100 W bereitgestellt. Als Schnittstellen stehen zur Verfügung: PTI/PTO, analog 2 Ein- (+-10 V) und 2 Ausgänge (+- 8 V), digital konfigurierbar 8 Ein- und 6 Ausgänge. Über Sercos III erfolgt die Feldbusanbindung und die Bewegungssteuerung aus einer PLCopen-Bibliothek. Die Sicherheitsfunktion STO ist bis zum PL d/SIL2 implementiert. Zur Aufnahme der Bremsenergie ist ein interner Bremswiderstand vorhanden. Für häufige Bremsvorgänge kann auch ein externer Widerstand angeschlossen werden. Ein Ausgang ermöglicht die Haltebremsenansteuerung. Zum Betrieb sind die zugehörigen Servomotoren vom Typ BCH2 der Reihe Lexium 28 zu verwenden. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
| Technische Details |
|---|
| Netzspannung |
220 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
1 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
16 Hz |
| Max. Ausgangsspannung |
240 V |
| Nennausgangsstrom I2N |
1,5 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
0,2 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
0,2 kW |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der digitalen Ausgänge |
4 |
| Anzahl der digitalen Eingänge |
10 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
ja |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Anzahl der HW-Schnittstellen seriell RS-422 |
2 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
ja |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
Direktumrichter |
| Schutzart (IP) |
IP20 |
| Höhe |
150 mm |
| Breite |
55 mm |
| Tiefe |
146 mm |
