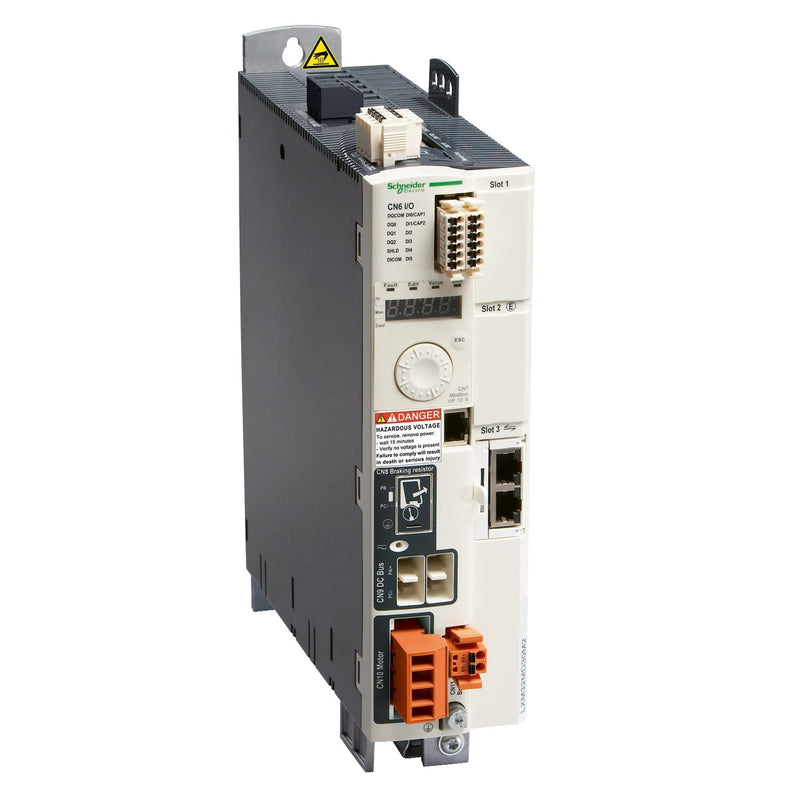

Servoverstärker LXM32 der Reihe Lexium 32-Servoantriebe. Dieser einkanalige Servoverstärker wurde konzipiert, um die Leistungsfähigkeit der Maschine durch eine optimierte Motorregelung zu verbessern und durch sein kompaktes Design in Buch-Bauform die Installation zu vereinfachen. Diese Baureihe Modular zeichnet sich durch die 3 Erweiterungseinschübe für wählbare Feldbus-, Geber- und Sicherheitsmodule aus. Eingänge für die Impulssteuerung sind vorhanden. Betriebsarten wie Referenzierung, Manuellfahrt, Motion Sequence, elektronisches Getriebe, Drehzahl-, Strom- und Positionsregelung sind vorhanden. Als Sicherheitsfunktion ist STO integriert und weitere Funktionen können über die optionale eSM-Karte bereitgestellt werden. Die Versorgung erfolgt durch dreiphasigen Anschluss an Netze mit 200-240/380-480 VAC. Ein EMV-Netzfilter der Stufe C3 ist eingebaut. Für die Ansteuerung eines Servomotors steht ein Dauerstrom von 6 A und ein Spitzenstrom bis 18 A zur Verfügung, was einer Leistung bis zu 1,8 kW bedeutet (spannungsabhängig). In Verbindung mit den Servomotoren der Reihen BSH und BMH ist ein optimaler Betrieb des Motion Servoreglers gegeben. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
| Technische Details |
|---|
| Netzspannung |
208..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
sonstige |
| Max. Ausgangsfrequenz |
8 Hz |
| Max. Ausgangsspannung |
230 V |
| Nennausgangsstrom I2N |
6 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
1,8 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
1,8 kW |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
2 |
| Anzahl der digitalen Eingänge |
6 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
ja |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
ja |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
sonstige |
| Schutzart (IP) |
IP20 |
| Höhe |
270 mm |
| Breite |
68 mm |
| Tiefe |
237 mm |
