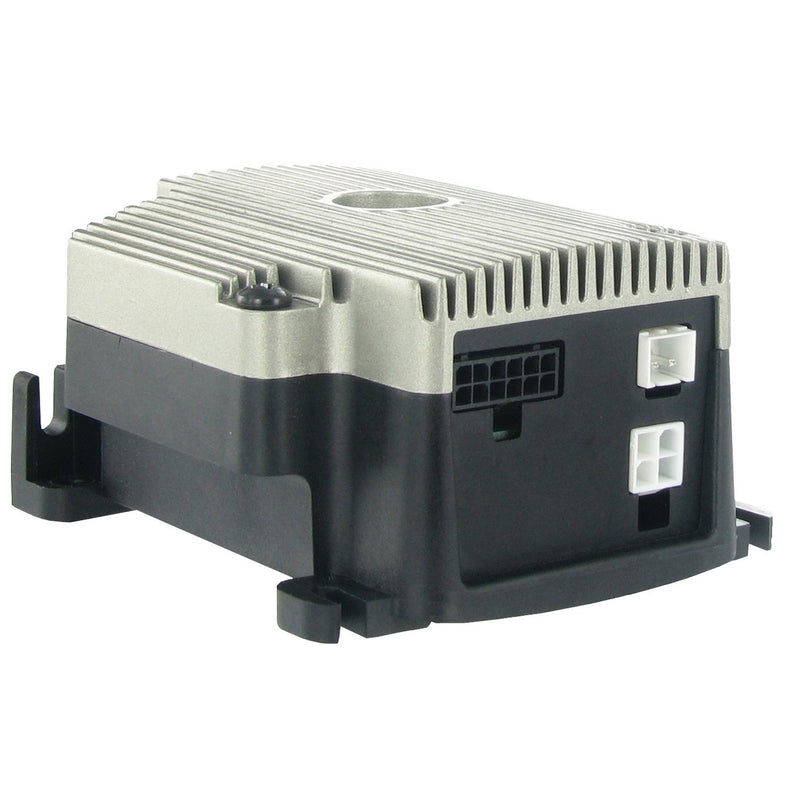

Lexium SD2 Motion Control Schrittmotorverstärker Zur Ansteuerung der zweiphasigen BRS2-Schrittmotoren stehen die SD2-Schrittmotorverstärker zur Verfügung. Das hohe Drehmoment sowie niedrige Drehzahl des Verstärkers ermöglichen insbesondere Anwendungen im Bereich der Kurzstreckenpositionierungen. Das hohe Haltemoment im Stillstand reduziert ferner die Implementierungskosten bei Pick-and-Place-Anwendungen. Dieser Schrittmotorverstärker verfügt über eine Schnittstelle für Puls/Richtung (P/D) und einen Spitzenausgangsstrom von 5 A. Die Versorgungsspannung beträgt 24-48 VDC.
| Technische Details |
|---|
| Netzspannung |
24..48 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
sonstige |
| Ausgangsphasenzahl |
sonstige |
| Max. Ausgangsfrequenz |
200000 Hz |
| Max. Ausgangsspannung |
30 V |
| Nennausgangsstrom I2N |
5 A |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
2 |
| Anzahl der digitalen Eingänge |
6 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
nein |
| Einsatz im Wohn- und Gewerbebereich zulässig |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
sonstige |
| Schutzart (IP) |
IP20 |
| Höhe |
54 mm |
| Breite |
76 mm |
| Tiefe |
99 mm |
