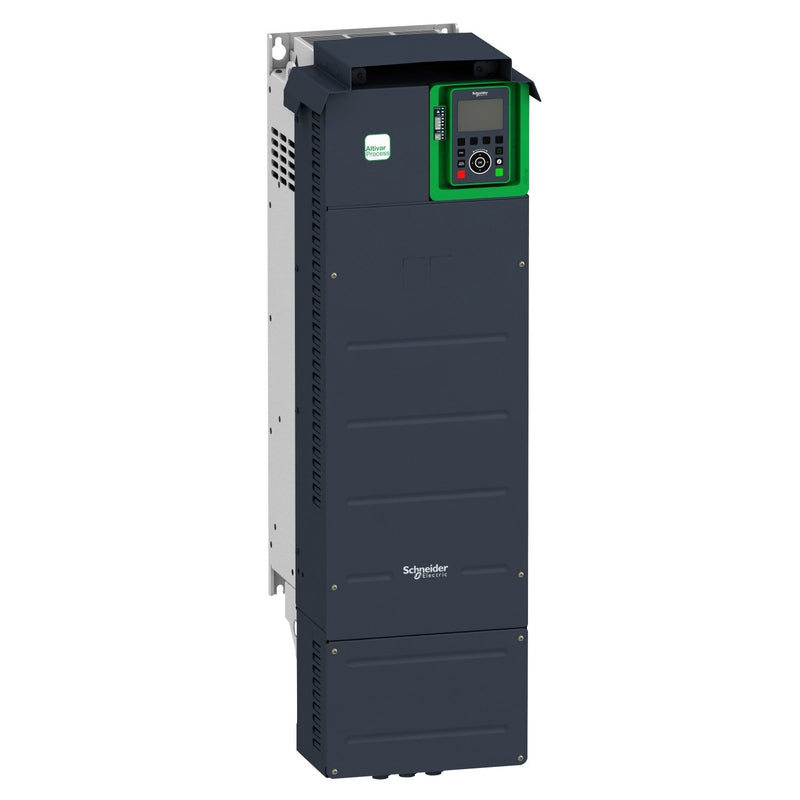

Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern &
Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, ohne Bremsmodul. Abmessungen 291 x 922 x 326 mm, Leistung KW 75 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
| Technische Details |
|---|
| Netzspannung |
380..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
500 Hz |
| Max. Ausgangsspannung |
480 V |
| Nennausgangsstrom I2N |
145 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
75 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
75 kW |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
2 |
| Anzahl der analogen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
8 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
ja |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
3 |
| Mit optischer Schnittstelle |
ja |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
ja |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP21 |
| Höhe |
922 mm |
| Breite |
290 mm |
| Tiefe |
325,5 mm |
Lieferumfang:
1 x Frequenzumrichter ATV930D75N4
