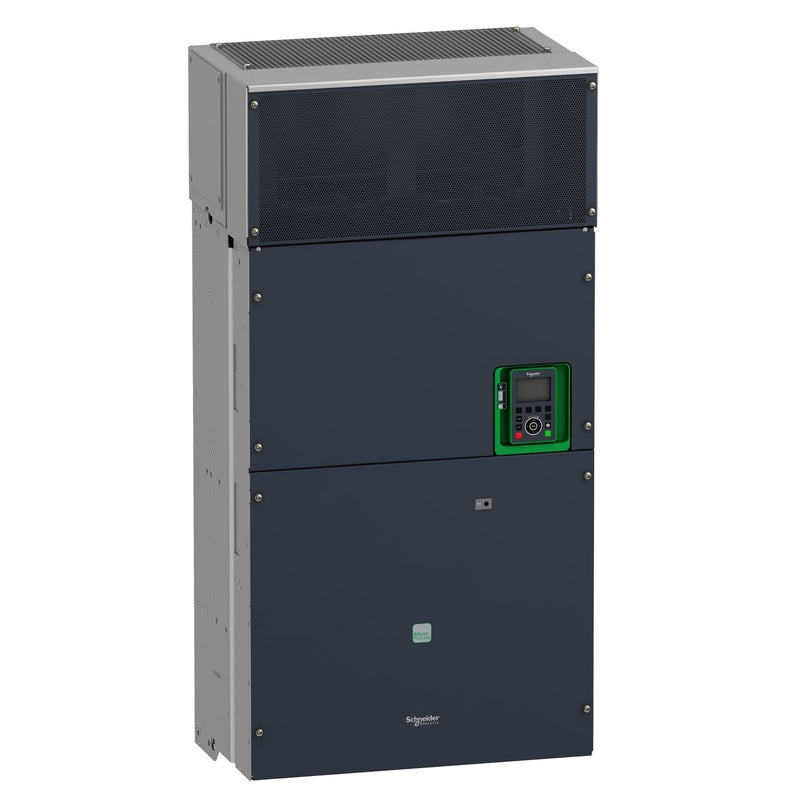

Dieser Altivar Process ATV900 Frequenzumrichter kann 3-Phasen-Synchron- und Asynchronmotoren antreiben. Geeignet für Motoren mit einer Leistung von bis zu 315 kW/500 PS für Anwendungen, die eine leichte Überlast erfordern (bis zu 120 %). Er eignet sich für Motoren mit einer Leistung bis 250 kW/400 PS für Anwendungen, die eine starke Überlast erfordern (bis 150 %). Es funktioniert bei einer Nennversorgungsspannung von 380V bis 480V AC. Dieser Frequenzumrichter (VSD / VFD) ist speziell für industrielle Prozesse konzipiert. In folgenden Marktsegmenten: Öl und Gas, Bergbau, Mineralien und Metalle, Lebensmittel und Getränke, Wasser und Abwasser. Es bietet eine hohe Motorleistung für jeden Motor und eine vollständige Kontrolle über jede Art von Kupplung in Master/Slave-Anwendungen. Die Netzwerkdienste gewährleisten die Kontinuität des Betriebs auch bei einem Ausfall der Verbindung. Webserver und Datenprotokollierung helfen, Ausfallzeiten durch schnelle Fehlersuche und vorbeugende Wartung zu reduzieren. Seine fortschrittliche Konnektivität, einschließlich EtherNet/IP und Modbus TCP, ermöglicht eine tiefe Integration in Automatisierungsarchitekturen. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand vorgesehen.
| Technische Details |
|---|
| Netzspannung |
380..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
500 Hz |
| Max. Ausgangsspannung |
480 V |
| Nennausgangsstrom I2N |
616 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
315 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
315 kW |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
2 |
| Anzahl der analogen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
8 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
ja |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
3 |
| Mit optischer Schnittstelle |
ja |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
ja |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP00 |
| Höhe |
1195 mm |
| Breite |
598 mm |
| Tiefe |
380 mm |
