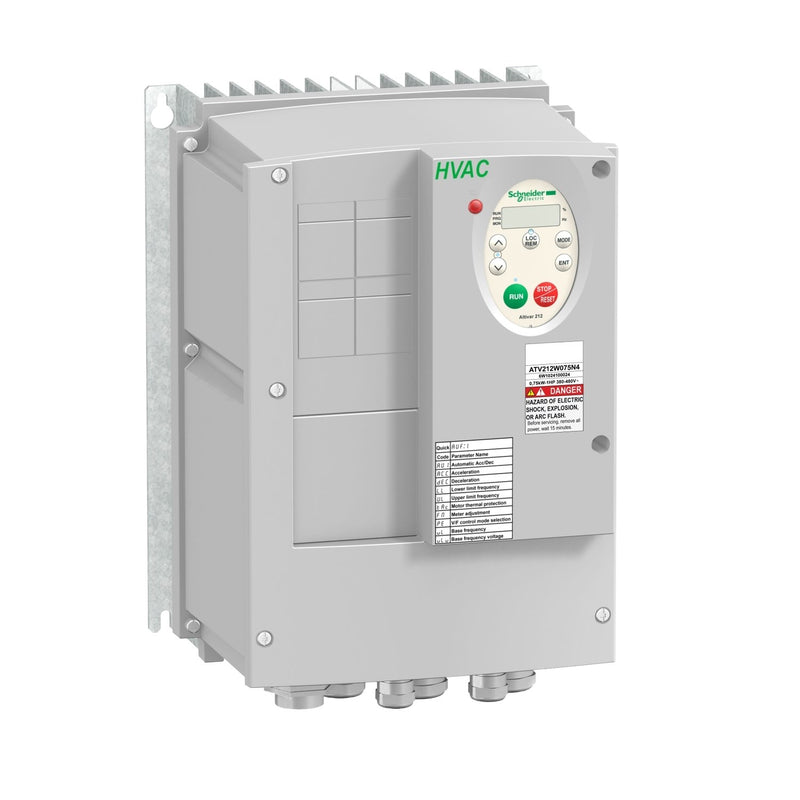

Umrichter für HLK-Anwendungen. Frequenzumrichter ATV212, EMV Klasse C2, IP55. Leistung KW 2,2 kW. Netz 380-480 V, 3-phasig, 50 / 60 Hz, anreihbar. Keine zusätzliche DC-Drossel erforderlich (Stromklirrfaktor THDi <
35 %). Klasse C2 integriert (bei Schutzart IP 55 auch Klasse C1 möglich). Plug &
Drive-Ausführung für sofortige Inbetriebnahme nach dem Anschließen. Max. Überlastmoment 120 %. Integrierte Kommunikationsbusse der Gebäudetechnik Modbus, BACNet, METASYS N2, APOGEE FLN. Steckbare Optionskarten für LonWorks. Low Harmonic Technologie (LHT) für den umweltfreundlichen Einsatz. Es ist kein Zubehör zur Reduzierung der Oberwellenströme wie in der Vorschrift für Gebäude erforderlich (keine DC-Drossel, Netzdrosseln) THDi (Stromklirrfaktor) <
48 %). Selbstanpassung der Hoch- und Auslauframpen, zur Optimierung des Energieverbrauchs. Dezentrales Bedienterminal für Selbsteinstellung der Funktionen und Fernladen/-speichern der Konfigurationen. Ausgezeichnete Festigkeit unter schwierigen Umgebungsbedingungen (50 °C im Dauerbetrieb).
| Technische Details |
|---|
| Netzspannung |
380..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
200 Hz |
| Max. Ausgangsspannung |
480 V |
| Nennausgangsstrom I2N |
5,09999999 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
2,2 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
2,2 kW |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Eingänge |
3 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
ja |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP55 |
| Höhe |
297 mm |
| Breite |
215 mm |
| Tiefe |
192 mm |
