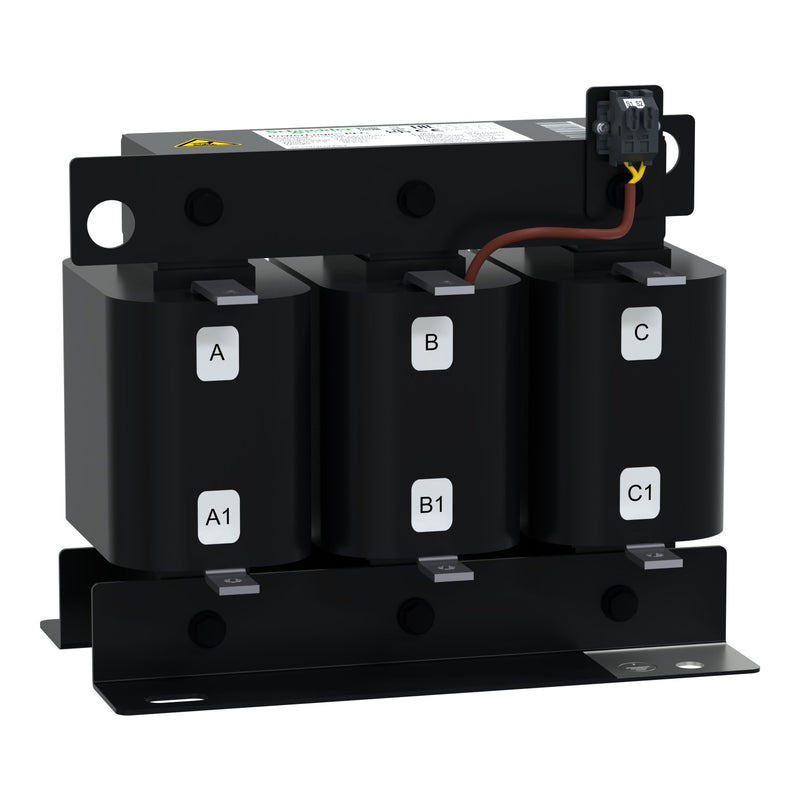

Schneider Electric - Filterkreisdrossel für Niederspannung Filterkreisdrossel 400V LVR14125A40T 12,5Kvar 135Hz

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützt, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindert. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert. Abgestimmt, so dass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Drossel ist für eine Ausgangsleistung von 12,5 kvar mit Verdrosselungsfaktor von 14% (2,7/135 Hz) bei 400V AC bei 50 Hz ausgelegt. Relative Impedanz, 14 %. Dieses Bauteil entspricht der Norm IEC 60068. Dieses Bauteil erfordert eine zusätzliche Konvektion, d. h. ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 220 mm in der Höhe, 240 mm in der Breite und 160 mm in der Tiefe. Für ein Produktgewicht von 14,5 kg.

Technische Details
Polzahl, Primärseite	3
Bemessungsbetriebsfrequenz	50 Hz
Max. Bemessungsbetriebsspannung Ue	400 V
Bemessungsstrom bei AC	18,04 A
Max. Betriebsstrom (Ith) bei Betriebsspannung AC	20 A
Verdrosselungsfaktor	14 %
Filterbankleistung	12,5 kvar
Schutzart (IP)	IP00

Lieferumfang:
1 x Schneider Electric - Filterkreisdrossel für Niederspannung Filterkreisdrossel 400V LVR14125A40T 12,5Kvar 135Hz
