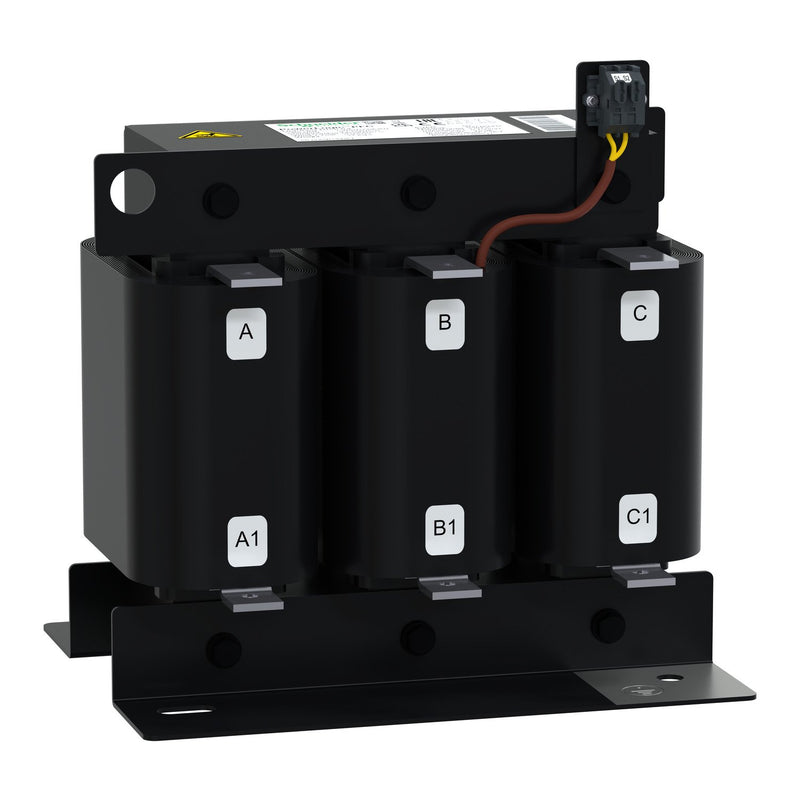

Schneider Electric - Filterkreisdrossel für Niederspannung Filterkreisdross 400V 50Hz LVR07500A40T 50Kvar 190Hz − 2 Stück

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützt, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindert. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert. Abgestimmt, so dass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Filterkreisdrossel ist für eine Ausgangsleistung von 50 kvar mit Verdrosselungsfaktor von 7% (3,8/190 Hz) bei 400V AC und 50 Hz ausgelegt. Relative Impedanz, 7 %. Dieses Bauteil entspricht der Norm IEC 60068. Dieses Bauteil erfordert eine zusätzliche Konvektion, d. h. ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 270 mm in der Höhe, 260 mm in der Breite und 200 mm in der Tiefe. Für ein Produktgewicht von 22 kg.

Technische Details
Polzahl, Primärseite	3
Bemessungsbetriebsfrequenz	50 Hz
Max. Bemessungsbetriebsspannung Ue	400 V
Bemessungsstrom bei AC	72,16 A
Max. Betriebsstrom (Ith) bei Betriebsspannung AC	86 A
Verdrosselungsfaktor	7 %
Filterbankleistung	50 kvar
Schutzart (IP)	IP00

Lieferumfang:
2 x Filterkreisdrossel
