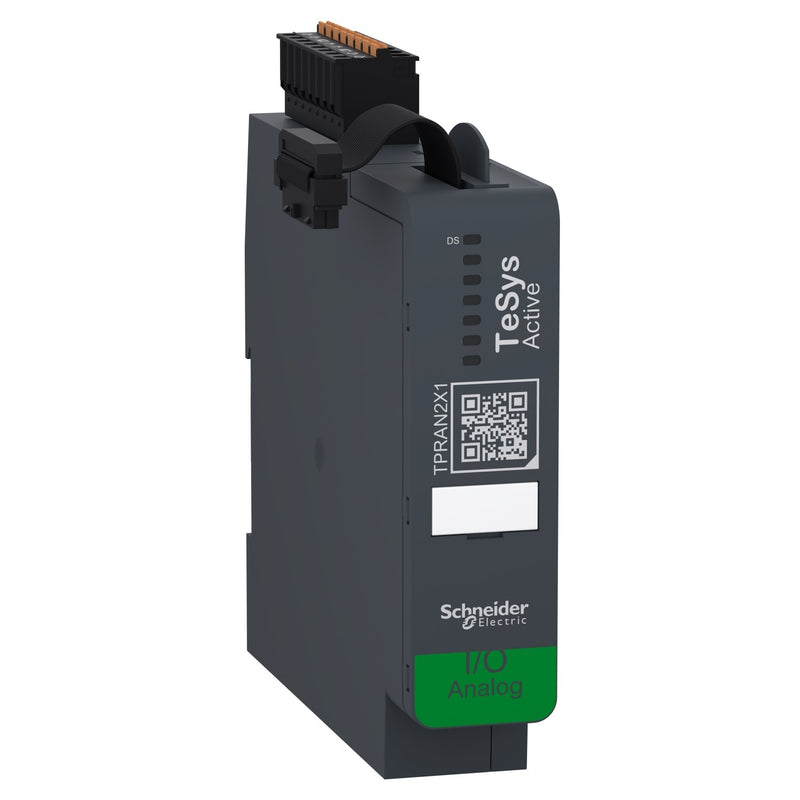

TeSys island - Lastmanagementsystem bis 80A. Analoge Eingangs- und Ausgangskarte. Anschluss Push-in, Steuerspannung 24V DC, Status LED, 2 analoge Eingänge und 1 Ausgänge. Gerätebreite 22,5 mm, für Hutschienenmontage. Analoge Eingangs- und Ausgangskarte zum Einsammeln und übergeben anwendungsspezifischer Signale. Analogeingänge Überwachung von RTD-, Thermoelement-, Spannungs- und Strommesswerten ((Thermoelement, PT100, PT1000, NI100, NI1000, NI1000, 0-10 V, -10-10V, 0-20 mA, 4-20 mA). Analogausgange Spannungs- und Stromausgang über 1 konfigurierbaren Analogausgang (0-10 V, -10-10 V, 0-20 mA, 4-20 mA). TeSys island - Industrie 4.0 optimiertes Lastmanagmentsystem mit IIOT Protokollen.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
20,4..28,8 V |
| Spannungsart der Versorgungsspannung |
DC |
| Eingang, Strom |
ja |
| Eingang, Spannung |
ja |
| Eingang, Widerstand |
nein |
| Eingang, Widerstandsthermometer |
ja |
| Eingang, Thermoelement |
ja |
| Eingangssignal konfigurierbar |
ja |
| Auflösung der Analogeingänge |
16 Bit |
| Ausgang, Strom |
ja |
| Ausgang, Spannung |
ja |
| Ausgangssignal konfigurierbar |
ja |
| Auflösung der Analogausgänge |
12 Bit |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der analogen Ausgänge |
1 |
| Analoge Eingänge konfigurierbar |
ja |
| Analoge Ausgänge konfigurierbar |
ja |
| Anzahl der HW-Schnittstellen sonstige |
2 |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
25 mm |
| Höhe |
118 mm |
| Tiefe |
114 mm |
