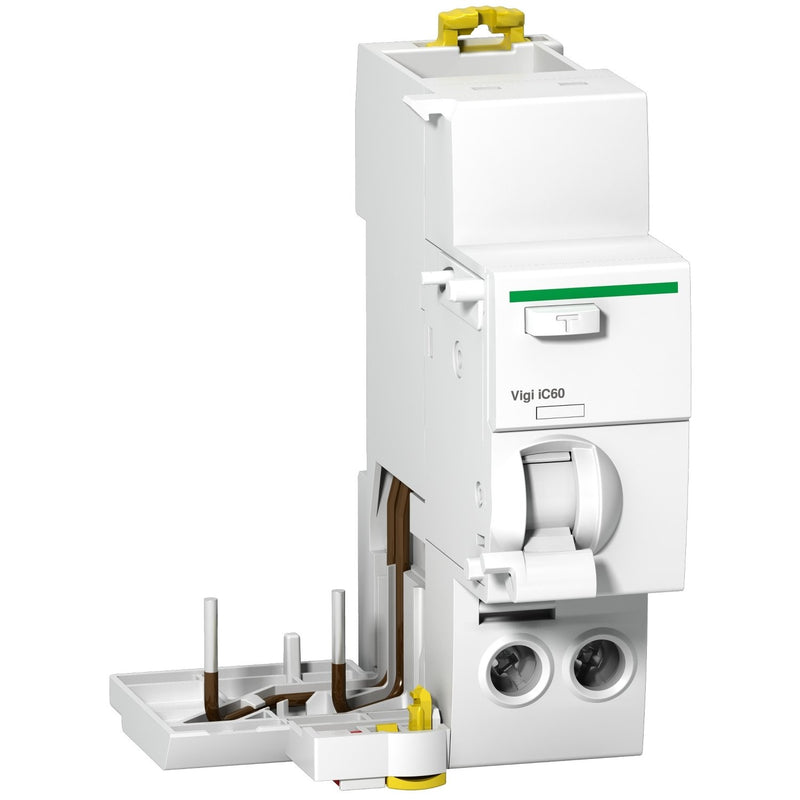

Schneider Electric - Fehlerstromschutzblock Erdschluss-Zusatzblock A9W21225 iC60N/H 2p 25A, 30mA

FI-Block Acti 9 Vigi iC60N/H. 2-polig, Nennstrom 25A, Nennfehlerstrom 30mA, Typ A, Betriebsspannung (Ue) 400-415V AC, Isolationsspannung (Ui) 500V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie iC60N/H montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Fehlermeldeschalter, Hilfsschalter, Unterspannungsauslöser, Überspannungsauslöser, Arbeitsstromauslöser. Der Vigi iC60N/H FI-Block erfüllt folgende Normen- IEC/EN 61009-1. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Technische Details
Nennspannung	230..240 V
Nennstrom	25 A
Bemessungsfehlerstrom einstellbar	nein
Bemessungsfehlerstrom	0,02999999 A
Max. Verzögerungszeit	0 ms
Verzögerungszeit einstellbar	nein
Polzahl	2
Fehlerstrom-Typ	A
Stoßstromfestigkeit	0,25 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Verlustleistung	1,4 W
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²
Fehlauslöseschutz	nein
Mit Verriegelungsvorrichtung	nein
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Umgebungstemperatur während des Betriebs	-25..60 °C

Lieferumfang:
1 x Schneider Electric - Fehlerstromschutzblock Erdschluss-Zusatzblock A9W21225 iC60N/H 2p 25A, 30mA
