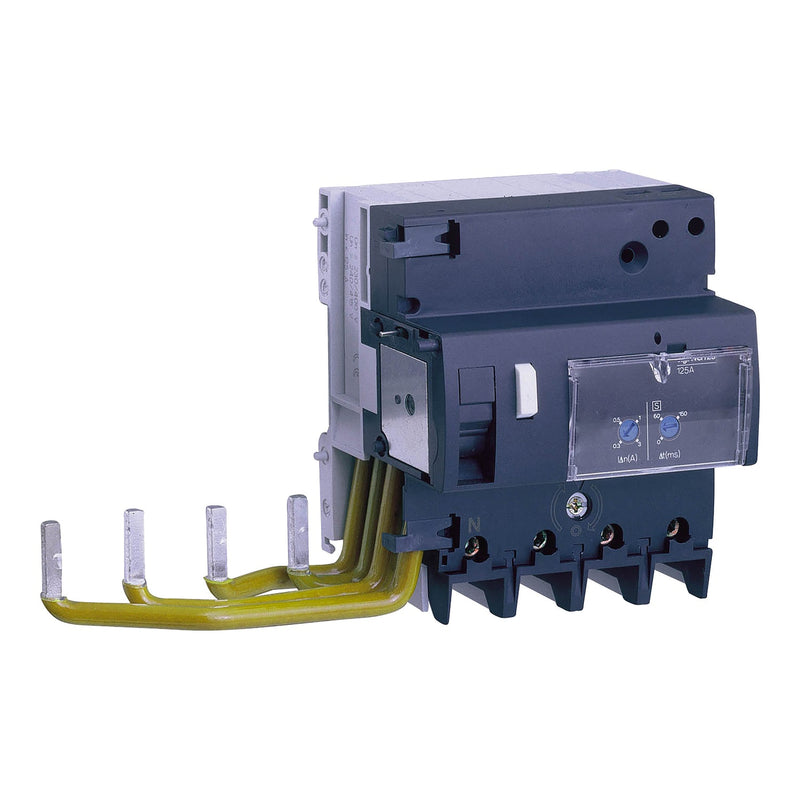

Schneider Electric - Fehlerstromschutzblock Differenzstromblock 19049 4p 125A 300...3000mA

FI-Block Acti 9 Vigi NG125. 4-polig, Nennstrom 125A, Nennfehlerstrom 300-3000mA, Typ A, Betriebsspannung (Ue) 400-415V AC, Isolationsspannung (Ui) 690V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie NG125 montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Arbeitsstromauslöser (MXV) und Fehlermeldeschalter (SDV). Der Vigi NG125 FI-Block erfüllt folgende Normen- IEC/EN 61009-1. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Technische Details
Nennspannung	230..415 V
Nennstrom	125 A
Bemessungsfehlerstrom einstellbar	ja
Bemessungsfehlerstrom	0,3..3 A
Max. Verzögerungszeit	0 ms
Verzögerungszeit einstellbar	ja
Polzahl	4
Fehlerstrom-Typ	A
Stoßstromfestigkeit	5 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Verlustleistung	4 W
Anschließbarer Leiterquerschnitt eindrähtig	16..70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10..50 mm²
Fehlauslöseschutz	nein
Mit Verriegelungsvorrichtung	ja
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Umgebungstemperatur während des Betriebs	25..60 °C

Lieferumfang:
1 x Schneider Electric - Fehlerstromschutzblock Differenzstromblock 19049 4p 125A 300...3000mA
