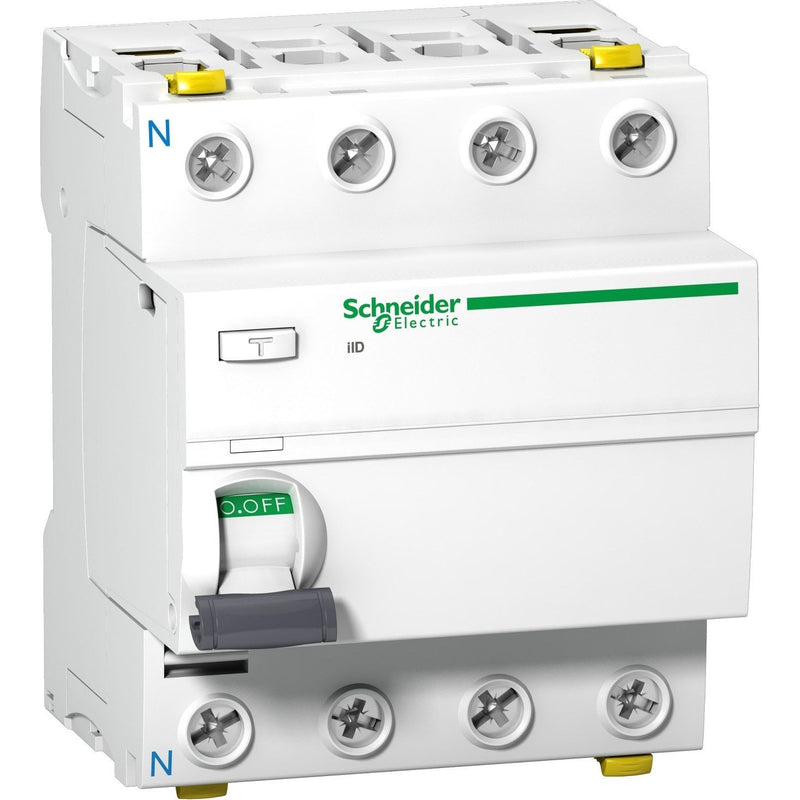

Schneider Electric - Fehlerstrom-Schutzschalter FI-Schalter A9Z21463 4P 63A 30mA Typ A

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Technische Details
Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	63 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Verlustleistung	3,5 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	A
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	10 kA
Stoßstromfestigkeit	0,25 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	50/60 Hz
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	4
Einbautiefe	44 mm
Umgebungstemperatur während des Betriebs	-25..60 °C
Verschmutzungsgrad	3
Anschließbarer Leiterquerschnitt mehrdrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..35 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Fehlerstrom-Schutzschalter FI-Schalter A9Z21463 4P 63A 30mA Typ A
