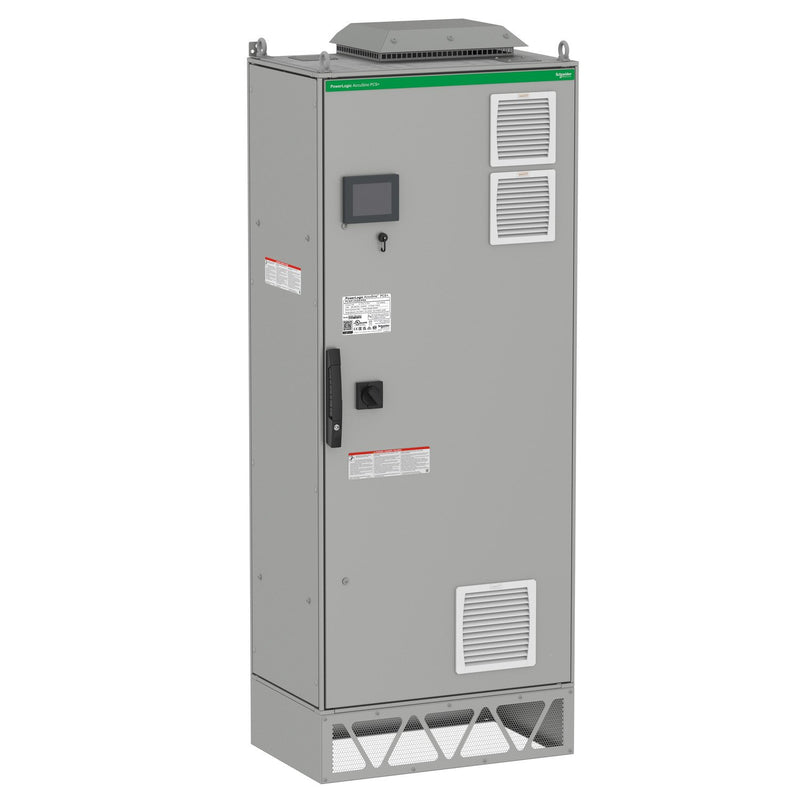

Schneider Electric - Energiemanagement-Regler Oberschwingungsfilter PCSP120D5IP54 Aktiv 120A 380-480V

Aktiver Oberschwingungsfilter aus der AccuSine-Familie, die zur Stabilisierung elektrischer Netze beitragen, indem sie Oberschwingungen reduzieren, den Blindleistungsfaktor korrigiern und einen Lastausgleich ermöglichen. Es ist speziell für anspruchsvolle elektrische Bedingungen, für schwere industrielle Anwendungen und für kritische Umgebungen konzipiert. Diese Version hat die Schutzart IP54 und kann an Niederspannungsnetze mit einer Spannung von 380 Volt bis 480 Volt angeschlossen werden. Esist für einen Standardausgangsstrom von 120 Ampere spezifiziert. Das Gehäuse ist bodenstehend, ermöglicht die Kabeleinführung von oben oder unten und wird in RAL7035 Lichtgrau geliefert. Dieser aktive Netzfilter erreicht eine über den Normen liegende Leistung THDi kleiner oder gleich 3%, ist zertifiziert nach CE, UL, IBC 2015 AC156, EAC, RCM. Es entspricht IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 61439-1, UL508 und IEEE 519-2014. Bis zu 10 Geräte unterschiedlicher Leistung können parallel geschaltet werden, um eine maximale Kompensation von 3000A pro Stromwandlersatz zu erreichen. Die Außenabmessungen des Gehäuses betragen 800 Millimeter in der Breite, 500 Millimeter in der Tiefe, 2100 Millimeter in der Höhe und das Produktgewicht 293 kg.

Technische Details
Anwendung	Netzqualität
Versorgungsspannung	380..480 V
Spannungsart der Versorgungsspannung	AC
Anzahl der Phasen	3
Bemessungsbetriebsstrom Ie bei AC-1	120 A
Bemessungsbetriebsstrom Ie bei AC-3	120 A
Bemessungsbetriebsstrom Ie bei AC-15, 400 V	120 A
Energieverbrauchsabsenkung	NA
Absenkung Scheinleistung	NA
Absenkung Blindleistung	100 kvar
Absenkung Netzspannung	NA
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für MODBUS	ja
Mit Kommunikationsschnittstelle Ethernet	ja
Mit Kommunikationsschnittstelle RS-232	nein
Mit Kommunikationsschnittstelle RS-485	nein
Breite	800 mm
Tiefe	555 mm
Höhe	2089 mm

Lieferumfang:
1 x Schneider Electric - Energiemanagement-Regler Oberschwingungsfilter PCSP120D5IP54 Aktiv 120A 380-480V
