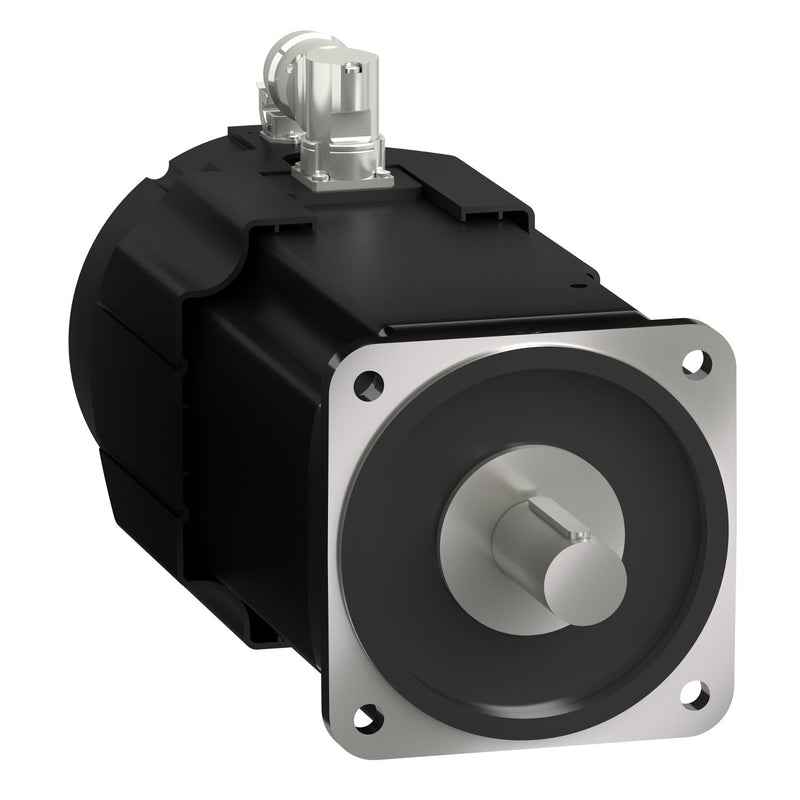

Schneider Electric - Elektromotor Servomotor Lexium BMH BMH1904P32F2B 190mm 100Nm

Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 100 Nm und erreicht ein Spitzendrehmoment von 230 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 2000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 9,8 kW. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 und M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 190 mm. Die Antriebswelle hat einen Durchmesser von 38 mm. Das Wellenende ist als Passfeder und konform zur Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Durch den integrierten Lüfter reduziert sich die Schutzart auf IP20. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung	Drehstrom-Synchronmotor
Bemessungsspannung	480 V
Bemessungsstrom	40 A
Bemessungsfrequenz	50..60 Hz
Spannungsart	AC/DC
Anzahl der Phasen	3
Bemessungsleistung bei Bemessungsfrequenz	16 kW
Bemessungsdrehzahl bei Bemessungsfrequenz	3000 1/min
Werkstoff des Gehäuses	sonstige
Schutzart (IP)	IP65
Polzahl	10
Bauform	sonstige
Motor-Energieeffizienzklasse	sonstige
Isolationsklasse nach IEC	sonstige
Belastungszyklus	sonstige
Nenndrehmoment	76,4 Nm
Lager	sonstige
Mit Kondensschutz	nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC)	nein
Mit Widerstandsthermometer-Detektor (RTD)	nein
Intrinsische Sicherheit (IS)	ohne
Geeignet für Frequenzregelung	nein
Betriebstemperatur	0..20 °C
Überlastfähigkeit	nein
Kühlmethode	sonstige
Ausführung Wellenende	sonstige
Vakuum-Druck-Imprägnierung (VPI)	sonstige

Lieferumfang:
1 x Schneider Electric - Elektromotor Servomotor Lexium BMH BMH1904P32F2B 190mm 100Nm
