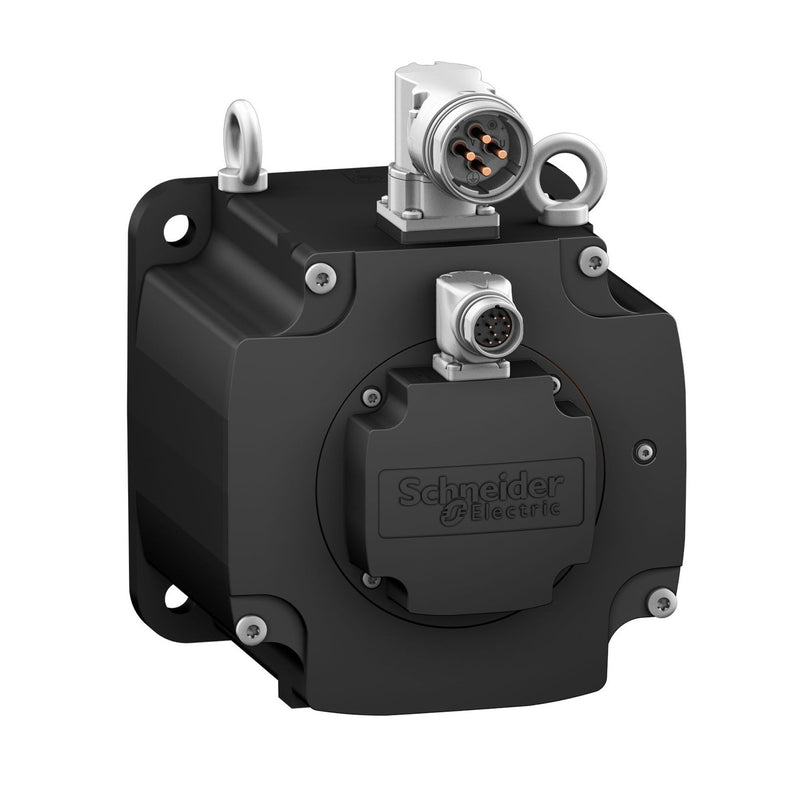

Schneider Electric - Elektromotor BMH Motor BMH1903P22A2A 65NM, 128 GER

Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 65 Nm und erreicht ein Spitzendrehmoment von 195 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 2000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 7,75 kW. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 und M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 190 mm. Die Antriebswelle hat einen Durchmesser von 38 mm. Das Wellenende ist glatt und konform zur Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung	Drehstrom-Synchronmotor
Bemessungsspannung	480 V
Bemessungsstrom	24 A
Bemessungsfrequenz	50..60 Hz
Spannungsart	AC
Anzahl der Phasen	3
Bemessungsleistung bei Bemessungsfrequenz	7,75 kW
Bemessungsdrehzahl bei Bemessungsfrequenz	3500 1/min
Werkstoff des Gehäuses	sonstige
Schutzart (IP)	IP65
Polzahl	10
Bauform	sonstige
Motor-Energieeffizienzklasse	sonstige
Isolationsklasse nach IEC	sonstige
Belastungszyklus	sonstige
Rahmengröße nach IEC	0 mm
Volllasteffizienz	0 %
Nenndrehmoment	36 Nm
Lager	sonstige
Mit Kondensschutz	nein
Spannung Anti-Kondensatheizung	0 V
Ausgangsleistung Anti-Kondensatheizung	0 W
Mit positivem Temperaturkoeffizienz-Resistor (PTC)	nein
Mit Widerstandsthermometer-Detektor (RTD)	nein
Intrinsische Sicherheit (IS)	ohne
Geeignet für Frequenzregelung	nein
Betriebstemperatur	0..20 °C
Überlastfähigkeit	nein
Kühlmethode	sonstige
Ausführung Wellenende	sonstige
Vakuum-Druck-Imprägnierung (VPI)	sonstige

Lieferumfang:
1 x Schneider Electric - Elektromotor BMH Motor BMH1903P22A2A 65NM, 128 GER
