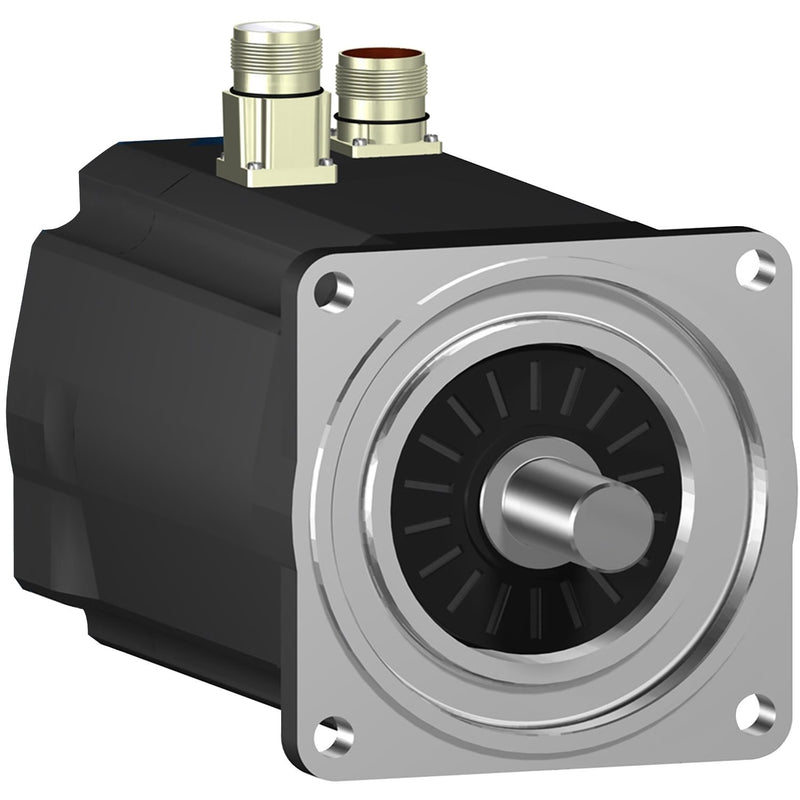

Schneider Electric - Elektromotor AC-Servo SH3 140mm 27nm SH31403P12A1100 Passfeder IP65

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 27,8 Nm und erreicht ein Spitzendrehmoment von 90,2 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 3430 W. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23 in gerader Ausführung. Zur Befestigung beträgt der Motorflansch 140 mm. Die Antriebswelle hat einen Durchmesser von 24 mm. Das Wellenende ist mit Passfeder und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &amp
Lexium 62.

Technische Details
Ausführung	Drehstrom-Synchronmotor
Bemessungsspannung	230 V
Bemessungsfrequenz	50..60 Hz
Spannungsart	AC/DC
Anzahl der Phasen	3
Werkstoff des Gehäuses	sonstige
Schutzart (IP)	sonstige
Bauform	sonstige
Motor-Energieeffizienzklasse	sonstige
Isolationsklasse nach IEC	sonstige
Belastungszyklus	sonstige
Nenndrehmoment	27,8 Nm
Lager	sonstige
Mit Kondensschutz	nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC)	nein
Mit Widerstandsthermometer-Detektor (RTD)	nein
Intrinsische Sicherheit (IS)	ohne
Geeignet für Frequenzregelung	nein
Betriebstemperatur	0..40 °C
Überlastfähigkeit	nein
Kühlmethode	sonstige
Ausführung Wellenende	sonstige
Vakuum-Druck-Imprägnierung (VPI)	sonstige

Lieferumfang:
1 x Schneider Electric - Elektromotor AC-Servo SH3 140mm 27nm SH31403P12A1100 Passfeder IP65
