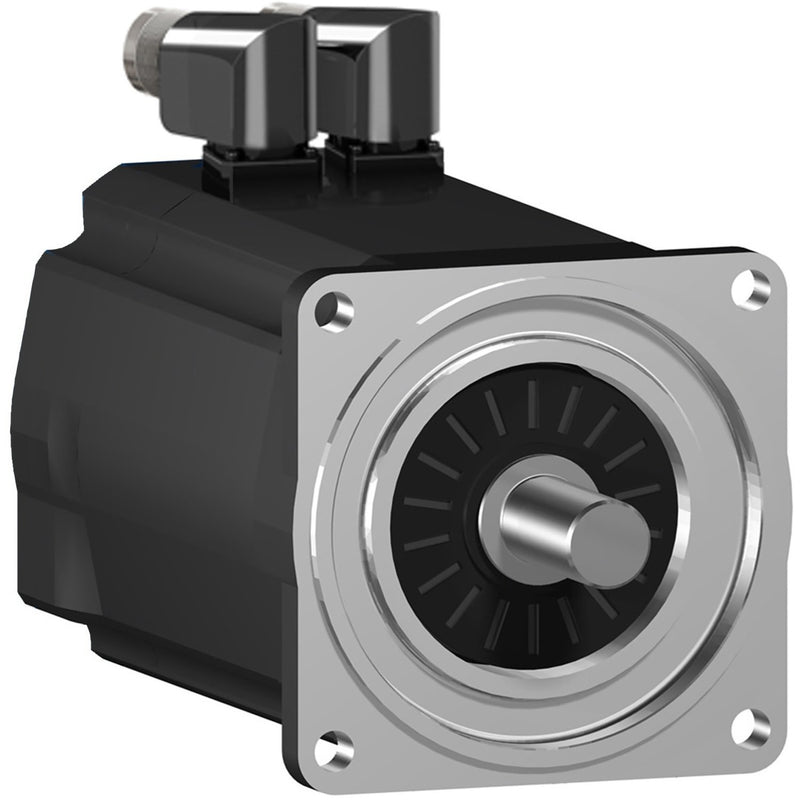

Schneider Electric - Elektromotor AC-Servo SH3 100mm 10nm SH31004P11F2100 Passfeder IP65

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 10 Nm und erreicht ein Spitzendrehmoment von 40,5 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 2,6 kW. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 100 mm. Die Antriebswelle hat einen Durchmesser von 24 mm. Das Wellenende ist mit Passfeder und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &amp
Lexium 62.

Technische Details
Ausführung	Drehstrom-Synchronmotor
Bemessungsspannung	230 V
Bemessungsfrequenz	50..60 Hz
Spannungsart	AC/DC
Anzahl der Phasen	3
Werkstoff des Gehäuses	sonstige
Schutzart (IP)	sonstige
Bauform	sonstige
Motor-Energieeffizienzklasse	sonstige
Isolationsklasse nach IEC	sonstige
Belastungszyklus	sonstige
Nenndrehmoment	10 Nm
Lager	sonstige
Mit Kondensschutz	nein
Mit positivem Temperaturkoeffizienz-Resistor (PTC)	nein
Mit Widerstandsthermometer-Detektor (RTD)	nein
Intrinsische Sicherheit (IS)	ohne
Geeignet für Frequenzregelung	nein
Betriebstemperatur	0..40 °C
Überlastfähigkeit	nein
Kühlmethode	sonstige
Ausführung Wellenende	sonstige
Vakuum-Druck-Imprägnierung (VPI)	sonstige

Lieferumfang:
1 x Schneider Electric - Elektromotor AC-Servo SH3 100mm 10nm SH31004P11F2100 Passfeder IP65
