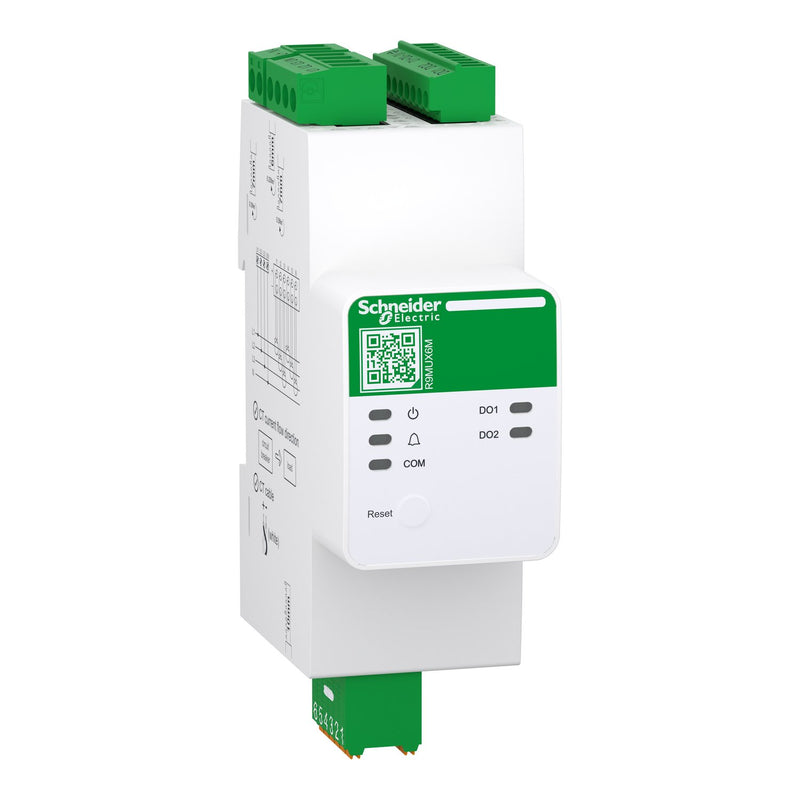

Schneider Electric - Elektrizitätszähler Powertag Resi9 R9MUX6M Energiesensor

Der Resi9 Energiesensor Universal in Kombination mit den entsprechenden Stromwandlern ist ein Energiezähler für einphasige und dreiphasige Stromkreise. Die Messung erfolgt demnach über zusätzlich angeschlossene Resi9-Stromwandler mit 80A, 160A oder 250A. Es kann dank des seriellen Modbus-Kommunikationsprotokolls an ein übergeordnetes System angeschlossen werden. In Verbindung mit unseren Logik Controllern, dem Wiser for KNX und spaceLYnk, kann ganz einfach Energiemessung in KNX Anlagen aufgesetzt werden. An einen Energiesensor können bis zu 6 Stromwandler angeschlossen werden. Ein Energiesensor hingegen beansprucht lediglich 1 Modbus Adresse, sodass bis zu 15 Energiesensoren je nach Controller genutzt werden können. Das Gerät misst bidirektional, d.h. sowohl produzierte als auch belieferte Wirkenergie (kWh) wird erfasst. Ausserdem hat das Geräte zwei digitale Ausgänge z.B. zur Erzeugung von Steuersignalen - Impulsbreite - 0 - 9999 ms. Nominelle Spannung: AC 100-240 V, 50/60 Hz, or DC 80-265 V. Verlustleistung kleiner 5 VA AC: kleiner 3 W DC. Die Betriebstemperatur beträgt -25°C bis +60°C. Die Schutzart ist IP40 Frontdisplay, IP20 Gehäuse. Die Abmessungen betragen (B x L x H): 36 x 70 x 114,6 mm.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	80A
Maximalstrom (Imax)	250 A
Nennspannung (Un) N-L	100UN240 V AC 50/60 Hz
Nennspannung (Un) L-L	380VAC +/UN20%
Frequenz	50 Hz
Leistungsaufnahme	< 5 VA @ AC; < 3 W @ DC
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Messwandler
Energieart	Wirkleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Eintarif
Rücklaufsperre	nein
Geeicht	ja
Zulassung	innerstaatlich
Impulsausgang	elektrisch
Impulsart	D0
Impulsrate	400 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	2
Breite	36 mm
Tiefe	70 mm
Höhe	113 mm
Ausführung der Schnittstelle	Modbus
Mit Sperrcode	nein
Schutzart (IP)	IP20
Schutzart (NEMA)	2

Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler Powertag Resi9 R9MUX6M Energiesensor
