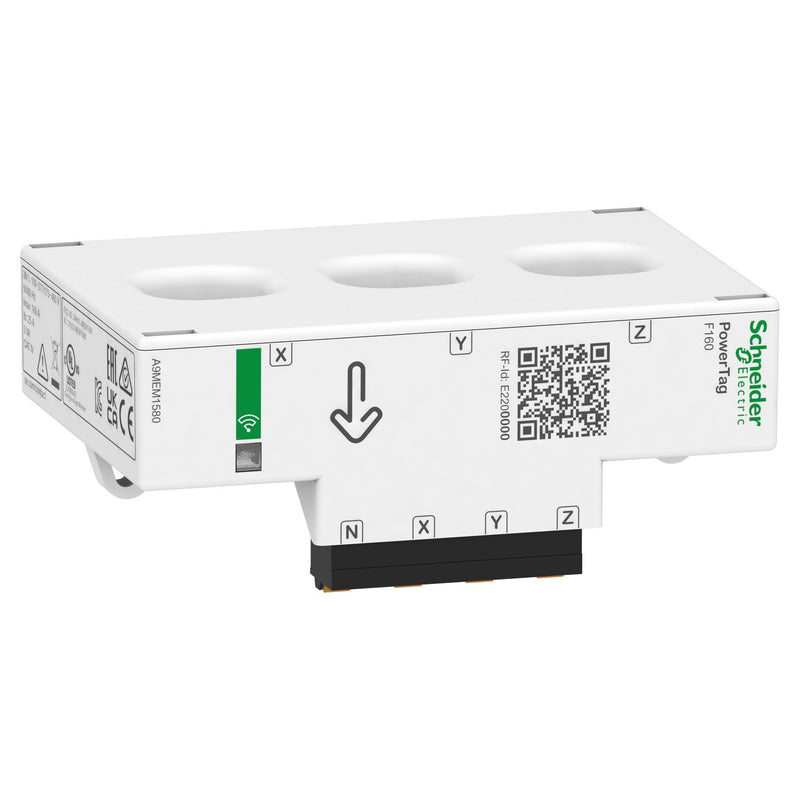

Schneider Electric - Elektrizitätszähler PowerTag Energy F160 A9MEM1580 3P/3PN

Der PowerTag Energy F160 3P/3P+N ist ein drahtlos kommunizierender Energiezähler. Mit seinem flexiblen Design für 3P und 3P+N Messstellen mit einem Phasenabstand von 25 bis 27 mm und einem Nennstrom von bis zu 160 A geeignet. Der Energiezähler muss mit einem Konzentrator oder einem Gateway verbunden sein. Er ist speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Verfügbarkeit ausgelegt. Er umfasst genaue Echtzeitmessungen von Wirk-, Blind- und Scheinenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Mit 4 Quadranten Energiemessung. Im Falle eines Stromausfalls sendet er einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor er abgeschaltet wird. PowerTag Energy F160 entspricht der Norm IEC 61557-12. Es ist ein PMD-II/DD/K70/1. Die Genauigkeitsklasse ist Klasse 1. Der Imax Maximalstrom ist 160A. Der Ib Basisstrom ist 25A. Der Sättigungsstrom ist 320A und der Ist-Einschaltstrom ist 100mA. Die Un-Bemessungsspannung sind Phase-Nullleiter 100 bis 277VAC +/- 20% und Phase-Phase 173 bis 480VAC +/- 20%. Der maximale Verbrauch ist kleiner oder gleich 3VA. Er kann entweder an der Oberseite oder an der Unterseite der Schutzeinrichtung montiert werden. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 100 g. Die Schutzart ist IP20 und IK05. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	160 A
Maximalstrom (Imax)	160 A
Nennspannung (Un) N-L	100..277 V
Nennspannung (Un) L-L	173..480 V
Frequenz	50..60 Hz
Leistungsaufnahme	3 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug
Tarifausführung	Eintarif
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	innerstaatlich
Impulsausgang	ohne
Anzeigeart	ohne
Montageart	Stecktechnik
Breite in Teilungseinheiten	5
Breite	91 mm
Tiefe	62 mm
Höhe	39 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler PowerTag Energy F160 A9MEM1580 3P/3PN
