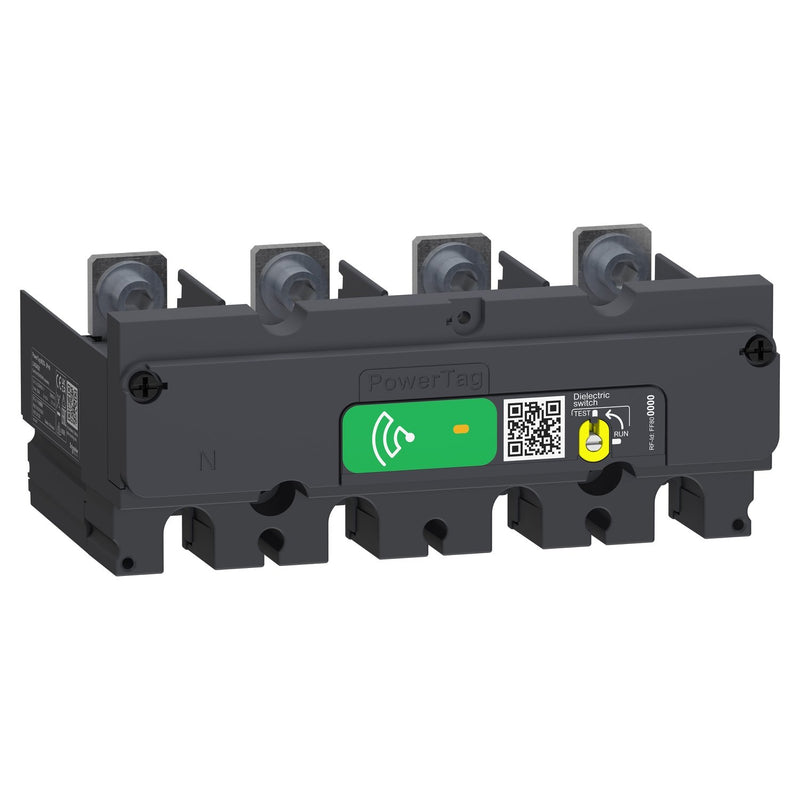

Schneider Electric - Elektrizitätszähler Messmodul LV434021 bis 250A 3P+N

Dieser PowerTag Energy M250 3P+N ist ein drahtlos kommunizierender Energiesensor. Mit seinem Monoconnect-Design ist es für Compact NSX 100/160/250, Compact NS 100/160/250, Compact INS250 und Compact INV 100/160/200/250 geeignet. Es muss mit einem Konzentrator oder einem Gateway verbunden sein, um die Überwachung des Stromkreises und die Diagnose bis auf die Lastebene zu ermöglichen. Es wurde speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Stromverfügbarkeit entwickelt. Es beinhaltet genaue Echtzeitmessungen von Wirk- und Blindenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Im Falle eines Stromausfalls sendet das Gerät einen Alarm bei Spannungsverlust und den Wert des Stroms pro Phase, bevor es stromlos wird. PowerTag Energy M250 entspricht der Norm IEC 61557-12. Es handelt sich um ein PMD-II/DD/K70/1. Die Leistungskategorie ist Klasse 1. Der maximale Strom Imax beträgt 250 A. Der Ib-Basisstrom beträgt 40 A. Der Sättigungsstrom beträgt 500A und der Ist-Einschaltstrom 160mA. Die Un-Nennspannungen sind Phase-Neutral 230VAC +/- 20% und Phase-Phase 400VAC +/- 20%. Der maximale Verbrauch ist kleiner oder gleich 3,7VA. Es kann direkt an der Unterseite des Leistungsschalters oder der Vigi-Aufsatzklemmen oder an der Ober- oder Unterseite des Stecksockels, falls vorhanden, montiert werden. Die Farbe des Produkts ist grau (RAL7016). Das Gewicht beträgt 300 g. Die Schutzart ist IP20 und IK07. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -50°C und +85°C.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	250 A
Maximalstrom (Imax)	300 A
Nennspannung (Un) N-L	230..400 V
Nennspannung (Un) L-L	0..400 V
Frequenz	50..60 Hz
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug
Tarifausführung	Eintarif
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	innerstaatlich
Impulsausgang	ohne
Anzeigeart	ohne
Montageart	Stecktechnik
Breite in Teilungseinheiten	8
Breite	140 mm
Tiefe	86 mm
Höhe	57 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler Messmodul LV434021 bis 250A 3P+N
