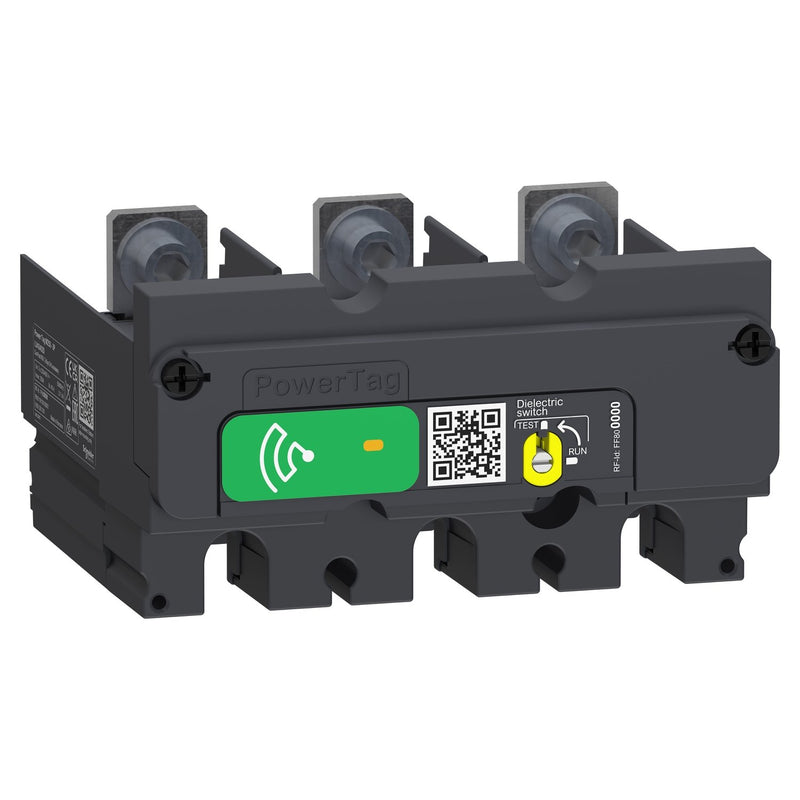

Schneider Electric - Elektrizitätszähler Messmodul LV434020 bis 250A 3P

Dieser PowerTag M250 3P ist ein drahtlos kommunizierender Energiezähler. Mit seinem Monoconnect-Design ist es für ComPact NSX 100-250, ComPact NS 100-250 und TeSys GV5/GV7 geeignet. Es muss mit einem Konzentrator oder einem Gateway verbunden sein, um die Überwachung des Kreislaufs und die Diagnose bis zur Lastebene zu ermöglichen. Es wurde speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Stromverfügbarkeit entwickelt. Es umfasst genaue Echtzeitmessungen von Wirk- und Blindenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und des Leistungsfaktors. Im Falle eines Stromausfalls sendet es einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor es stromlos wird. Der PowerTag Energy M250 entspricht der Norm IEC 61557-12 und ist ein PMD-II/DD/K70/1. Die Leistungsklasse ist Klasse 1. Der maximale Strom Imax beträgt 250A, der Basisstrom Ib beträgt 40A, der Sättigungsstrom beträgt 500A und der Einschaltstrom 160mA. Die Nennspannungen betragen Phase-Neutral 230VAC +/- 20% und Phase-Phase 400VAC +/- 20%. Der maximale Verbrauch liegt unter oder gleich 3,7VA. Er kann direkt an der Unterseite des Leistungsschalters, an den Vigi-Aufsatzklemmen oder an der Ober- bzw. Unterseite des Anschlusssockels (falls vorhanden) montiert werden. Die Produktfarbe ist grau (RAL7016), das Gewicht beträgt 250g und die Schutzart ist IP20, IK07. Die Betriebstemperatur liegt zwischen -25°C und +70°C, die Lagertemperatur liegt zwischen -50°C und +85°C.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	250 A
Maximalstrom (Imax)	300 A
Nennspannung (Un) N-L	184..276 V
Nennspannung (Un) L-L	0..400 V
Frequenz	50..60 Hz
Genauigkeitsklasse	B
Polart	Dreileiter
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug
Tarifausführung	Eintarif
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	innerstaatlich
Impulsausgang	ohne
Anzeigeart	ohne
Montageart	Stecktechnik
Breite in Teilungseinheiten	6
Breite	105 mm
Tiefe	86 mm
Höhe	57 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler Messmodul LV434020 bis 250A 3P
