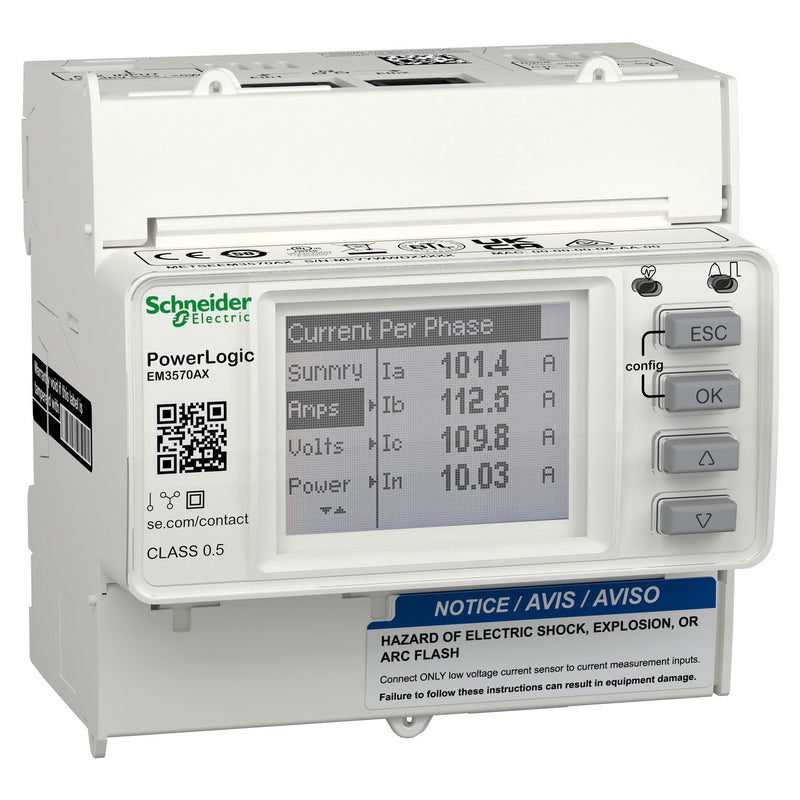

Schneider Electric - Elektrizitätszähler EM3750 Zähler, Rogowski, METSEEM3570AX ohne Netzteil

Die EM3570Serie bietet dreiphasige Energiezähler für die DIN-Schienenmontage, die für eine genaue Kostenzuordnung und Teilmessung geeignet sind. Die Variante EM3570AX ist ausschliesslich für die Verwendung mit Stromwandlern mit Rogowski Spulen vorgesehen, wobei der Integrator und die Stromversorgung für die Stromwandler im Messgerät integriert sind. Stromeingang von 50A bis 5000A mit der Rogowski-Spule (Stromwandler müssen für die Verwendung mit Spannungseingängen der Klasse 1 ausgelegt sein). Die bidirektionale Überwachung unterstützt sowohl den Stromfluss in der vor- als auch in der nachgelagerten Richtung, was für Anwendungen im Bereich der erneuerbaren Energien entscheidend ist. Nicht empfohlen für Anwendungen mit hohem Oberschwingungsanteil. BACnet/IP, Modbus TCP/ IP und SNMP sind nativ, zusammen mit Dual Ethernet Ports für Daisy Chain für eine vielseitige und flexible Nutzung. Das Produkt muss mit einer 24 VDC Versorgung betrieben werden. Zwei digitale Eingänge unterstützen Statusüberwachung, Impulszählung, Multitarif und teilweise Rücksetzung. Relaisausgang für Alarmmeldung. Die Abmessungen des Produkts sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 91 mm. Entspricht den Normen IEC 61010-1:2010, UL61010-1:2019, IEC/UL 61010-2-30, CSA C22.2 No. 61010-1-12, CSA C22.2 No. 61010-2-030. Verwenden Sie Stromwandler vom Typ Rogowski Spulen. Das Messgerät muss mit 24VDC versorgt werden, ein Spannungswandler ist nicht enthalten. Der PowerLogic EM3570 unterstützt IPv6 und die automatische Erkennung von Netzwerken. Er verfügt über eine integrierte Webseite, die Echtzeitdaten, Lastspitzen und den Alarmstatus anzeigt. Mit Blick auf die Cybersicherheit entwickelt, ermöglicht es auch die vollständige Konfiguration aller Netzwerkdienste.

Technische Details
Zählertyp	elektronisch
Nennspannung (Un) N-L	24 V
Nennspannung (Un) L-L	24 V
Polart	Dreileiter/Vierleiter
Ausführung	Messwandler
Energieart	Wirk- und Blindleistung
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	nein
Impulsausgang	optisch
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	5
Breite	90 mm
Tiefe	70,6 mm
Höhe	91,4 mm
Ausführung der Schnittstelle	Ethernet
EDL40-Signatur	nein
Mit Sperrcode	nein
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler EM3750 Zähler
