Die EM3570Serie bietet dreiphasige Energiezähler für die DIN-Schienenmontage, die für eine genaue Kostenzuordnung und Teilmessung geeignet sind. Die Variante EM3570X ist für die Verwendung mit LVCT (Niederspannungsstromwandler) mit 0,333V oder 1V ausgelegt. Stromeingang von 5A bis 32000A, entsprechend der LVCT Konfiguration in der Anzeige (Stromwandler müssen für die Verwendung mit Spannungseingängen der Klasse 1 ausgelegt sein). Die bidirektionale Überwachung unterstützt sowohl den Stromfluss in der vor- als auch in der nachgelagerten Richtung, was für Anwendungen im Bereich der erneuerbaren Energien entscheidend ist. BACnet/IP, Modbus TCP/ IP und SNMP sind nativ, zusammen mit Dual Ethernet Ports für Daisy Chain für eine vielseitige und flexible Nutzung. Das Produkt muss mit einer 24 VDC Versorgung betrieben werden. Zwei digitale Eingänge unterstützen Statusüberwachung, Impulszählung, Multitarif und teilweise Rücksetzung. Relaisausgang für Alarmmeldung. Die Abmessungen des Produkts sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 91 mm. Entspricht den Normen IEC 61010-1:2010, UL61010-1:2019, IEC/UL 61010-2-30, CSA C22.2 No. 61010-1-12, CSA C22.2 No. 61010-2-030. Das Messgerät muss mit 24VDC versorgt werden, ein Spannungswandler ist nicht enthalten. Der PowerLogic EM3570 unterstützt IPv6 und die automatische Erkennung von Netzwerken. Er verfügt über eine integrierte Webseite, die Echtzeitdaten, Lastspitzen und den Alarmstatus anzeigt. Mit Blick auf die Cybersicherheit entwickelt, ermöglicht es auch die vollständige Konfiguration aller Netzwerkdienste.
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennspannung (Un) N-L |
24 V |
| Nennspannung (Un) L-L |
24 V |
| Polart |
Dreileiter/Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirk- und Blindleistung |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
nein |
| Impulsausgang |
optisch |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
5 |
| Breite |
90 mm |
| Tiefe |
70,6 mm |
| Höhe |
91,4 mm |
| Ausführung der Schnittstelle |
Ethernet |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
1 |
Lieferumfang:

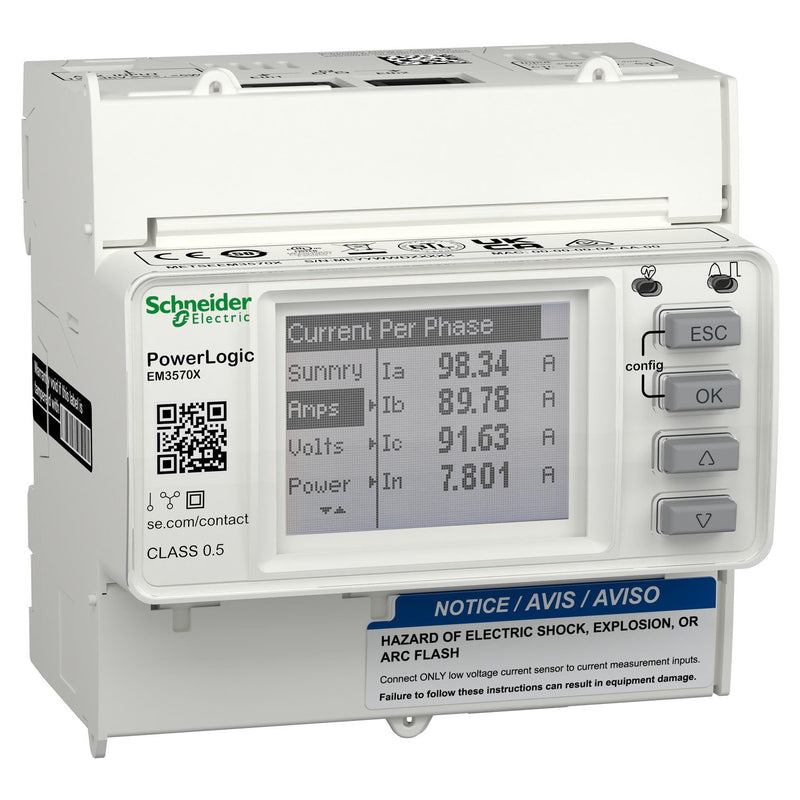

1 x Schneider Electric - Elektrizitätszähler EM3750 Zähler, LVCT, METSEEM3570X ohne Netzteil
