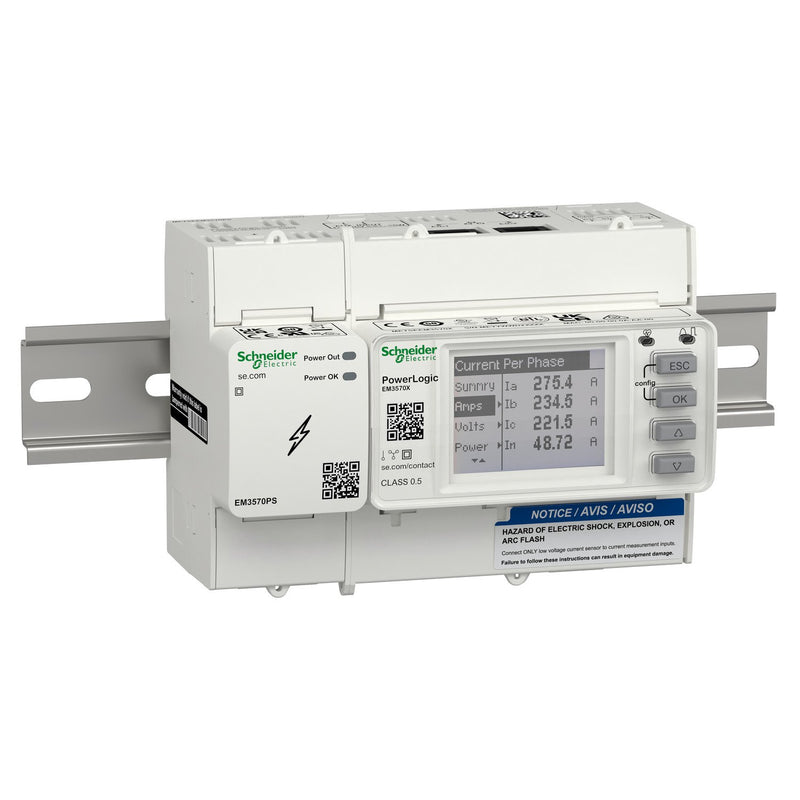

Die Serie EM3570 ist ein dreiphasiger Energiezähler für die Hutschiene. Inklusive zusätzlicher externer 24 V Spannungsversorgung. Die EM3570-Modelle sind für den Einsatz mit Niederspannungsstromwandlern (LVCT) mit 1/3 Volt oder 1 Volt Ausgang konzipiert. Stromeingang von 5A bis 32000A, je nach LVCT-Konfiguration in der HMI (Stromwandler müssen für die Verwendung mit Spannungseingängen der Klasse 1 ausgelegt sein). Die bidirektionale Überwachung unterstützt sowohl den vor- als auch den nachgelagerten Stromfluss, was für Anwendungen im Bereich der erneuerbaren Energien entscheidend ist. BACnet/IP, Modbus TCP/ IP und SNMP sind nativ vorhanden, zusammen mit zwei Ethernet-Ports für Daisy-Chain, um eine hohe Vielseitigkeit und Flexibilität zu gewährleisten. Die inklusive 24-VDC-Stromversorgung (METSEEM3570PS) hat den gleichen Formfaktor wie der Zähler, was eine Installation nebeneinander ermöglicht. Der 24VDC-Spannungsadapter akzeptiert Netzeingänge von 90VAC bis 600VAC, oder von 125VDC bis 300VDC. Zwei digitale Eingänge unterstützen Statusüberwachung, Impulszählung, Multitarif und Teilrückstellungen. Relaisausgang für Alarmbenachrichtigung. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 91 mm. Die Produktabmessungen der Spannungsversorgung sind wie folgt: Breite 36 mm, Tiefe 70 mm, Höhe 91 mm. Entspricht den Normen IEC 61010-1:2010, UL61010-1:2019, IEC/UL 61010-2-30, CSA C22.2 No. 61010-1-12, CSA C22.2 No. 61010-2-030. Der PowerLogic EM3570 unterstützt IPv6 und automatische Netzwerkerkennung. Er verfügt über eingebettete Webseiten, die Echtzeitdaten, Verbrauchsspitzen und den Alarmstatus anzeigen. Er wurde mit Blick auf die Cybersicherheit entwickelt und ermöglicht die vollständige Konfiguration aller Netzwerkdienste.
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennspannung (Un) N-L |
90..347 V |
| Nennspannung (Un) L-L |
156..600 V |
| Frequenz |
50..60 Hz |
| Polart |
Dreileiter/Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirk- und Blindleistung |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
nein |
| Impulsausgang |
optisch |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
7 |
| Breite |
126 mm |
| Tiefe |
70,6 mm |
| Höhe |
91,4 mm |
| Ausführung der Schnittstelle |
Ethernet |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
1 |
Lieferumfang:
1 x Schneider Electric - Elektrizitätszähler EM3570 Zähler, LVCT, METSEEM3570 mit Netzteil
