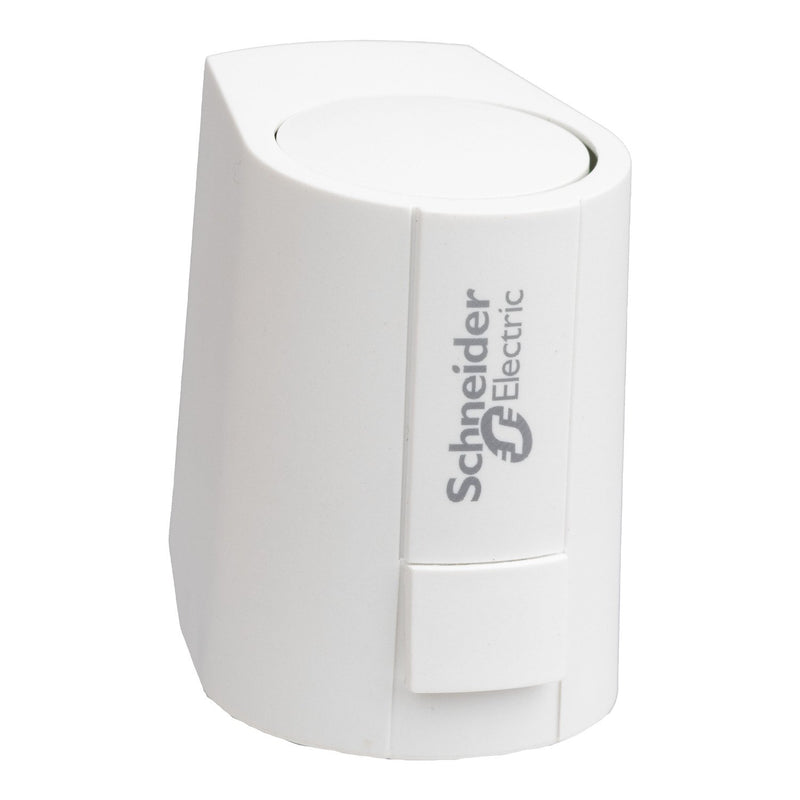

Schneider Electric - Elektrischer Servomotor Thermischer MP125NC24M 0-10V-Stellantrieb

Der SpaceLogic MP125 Ventilantrieb ist ein proportionaler modulierender Antrieb, der zu vielen Ventilen passt. Der Antrieb kann auf einen Ventilhub zwischen 1,0 und 6,5 mm kalibriert werden. Das Steuersignal zur Positionierung dieses Stellantriebs ist vom Typ 0-10 Vdc. Der effektive Betriebsbereich beträgt 0,5 V bis 9,5 V. Der Stellantrieb lässt einen Durchfluss durch das Ventil zu, wenn es zum ersten Mal montiert wird. Dadurch kann das System gespült und neu dosiert werden. Beim ersten Einschalten lernt der Stellantrieb zunächst den Hub des Ventils, bevor er betriebsbereit ist. Nach dem Einschalten wird das Ventil in Ruhestellung geschlossen, sobald die Stromversorgung unterbrochen wird. Das 1 m lange elektrische Kabel ist ein steckbares/abnehmbares Teil und wird mit dem Antrieb geliefert. Eine Funktionsanzeigekappe zeigt die Ventilstellung an, eine grüne Anzeige ist zu sehen, wenn das Ventil geöffnet ist. Der Stellantrieb hat die Schutzart IP54 für die Montage in beliebiger Ausrichtung, sicher vor Kondensation und undichten Ventilen. Eine Diebstahlsicherung verhindert, dass der Stellantrieb von der Armatur entfernt wird. Der Stellantrieb ist 62 mm hoch, 44 mm breit und hat eine Tiefe von 63,5 mm. Der Stellantrieb ist weiss mit einer grünen Funktionsanzeige und einem grünen Ventiladapter.

Technische Details
Geeignet für Ventile	ja
Geeignet für Belüftungsarmaturen	nein
Netzspannung	24 V AC/DC
Steuersignal	sonstige
Energieverbrauch im Betrieb	1,2 W
Ausführung	linear
Regelungsart An/Aus	nein
Regelungsart modulierend	ja
Regelungsart Split-Range	nein
Länge des Anschlusskabels	1 m
Anschluss an Ventil	sonstige
Mit Kopfflansch Direct-Mount nach ISO 5211	nein
Mit Nullspannungsrücklauf	nein
Spannungsfrei wenn geschlossen	ja
Art der Sicherheitsfunktion	sonstige
Betriebsart der Sicherheitsfunktion	NC normalerweise geschlossen
Automatische Huberkennung	nein
Einstellbare Zustandsmeldung	nein
Hilfskontakte	nein
Zustandsmeldung	ohne
Hilfskontakte optional	nein
Endkontakte	ohne
Arbeitsbereich einstellbar	nein
Mit mechanischem Standanzeiger	nein
Geeignet für Handbedienung	ja
Potentialfreier Schaltkontakt	nein
Verstellkraft	125 N
Hublänge	1 mm
Selbsteinstellbare Schlaglänge	nein
Mit Sicherheitsfunktion	ja
Schutzart (NEMA)	3
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	1,2 VA
Zulässige relative Feuchtigkeit	0..95 %
Umgebungstemperatur	0..60 °C
Höhe	61,8 mm
Breite	44,1 mm
Tiefe	63,5 mm
Explosionsgeschützt	nein
Werkstoff des Gehäuses	Polyamide

Lieferumfang:
1 x Schneider Electric MP125NC24M Stellantrieb 1 x elektrisches Kabel (1 m)
