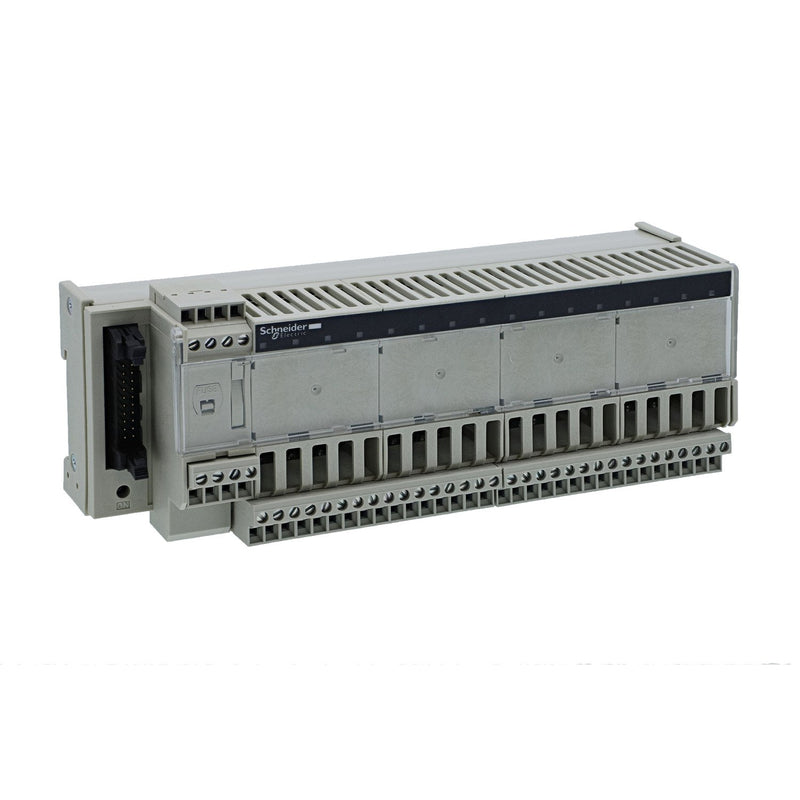

Schneider Electric - Ein- und mehrpolige Klemmenleiste Basisstation f. Relais ABE7S16E2B1 DC24V isoliert

Dieses Produkt ist Teil des Modicon ABE7-Sortiments, einem Angebot an Anschlussgrundplatten für das vorverdrahtete Telefast-System. Die Anschlussplatte mit verlötetem Halbleiter-Ausgangsrelais bietet 16 Kanäle. Es hat 2 Klemmen pro Kanal. Dieses Produkt ermöglicht den schnellen Anschluss von E/A-Modulen. Es handelt sich um eine Relaisunterbaugruppe mit einer Versorgungsspannung von 19V bis 30V DC und einem Strom von 0,012A pro Kanal. Es ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es ist ein Produkt der Schutzart IP2x. Es wiegt 0,37 kg. Es ist für alle Arten von industriellen Anwendungen geeignet. Dieses Produkt ist durch GL, CSA, DNV, BV, LROS und UL zertifiziert. Die Befestigung erfolgt durch Klammern (35mm symmetrische DIN-Schiene) und Schrauben (massive Platte mit Befestigungssatz). Modicon ABE7 vereinfacht die Verdrahtung in Automatisierungssystemen. Vorverdrahtetes System, das den Anschluss und die Anpassung der Steuersignale der mit HE10-Steckern ausgestatteten SPS-Karten ermöglicht.

Technische Details
Bohrlochabstand mittig	10 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,324 mm²
Bemessungsstrom In	0,12 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Polzahl	16
Anzahl der Klemmstellen je Pol	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-5..60 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	sonstige
Halogenfrei	nein
Breite	206 mm
Tiefe	58 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
1 x Schneider Electric - Ein- und mehrpolige Klemmenleiste Basisstation f. Relais ABE7S16E2B1 DC24V isoliert
