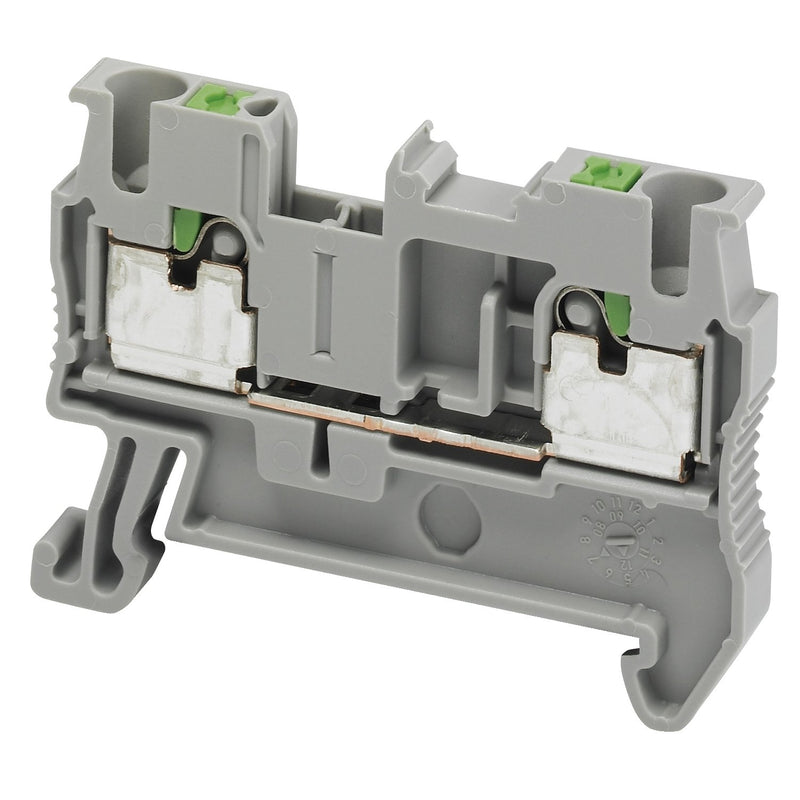

Schneider Electric - Durchgangs-Reihenklemme Steckklemme NSYTRP22 − 50 Stück

Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zur Linergy-Durchgangsklemme mit 2,5 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 600 V nach CSA/cURus und 800 V nach EN/IEC 60947-7-1. Der Nennstrom beträgt 24A nach EN/IEC 60947-7-1 und 20A nach CSA und cURus. Er hat eine graue Oberflächenbehandlung. Montage durch Aufschnappen und Anschluss von oben durch einstufige 1x1 Push-In-Klemmen (vor- und nachgeschaltet). Der Anschluss kann ohne Werkzeug erfolgen und die Trennung mit einem flachen Schraubendreher. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Zertifiziert nach mehreren Normen (VDE, LR, cURus, IEC-Ex, ATEX, EAC, GL, CSA). Es ist konform mit Green Premium (RoHS/REACH).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,14..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Steckanschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Geeignet für Leiterwerkstoff	Aluminium/Kupfer
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-40..130 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	36,5 mm
Tiefe	48,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Durchgangs-Reihenklemme Steckklemme NSYTRP22
