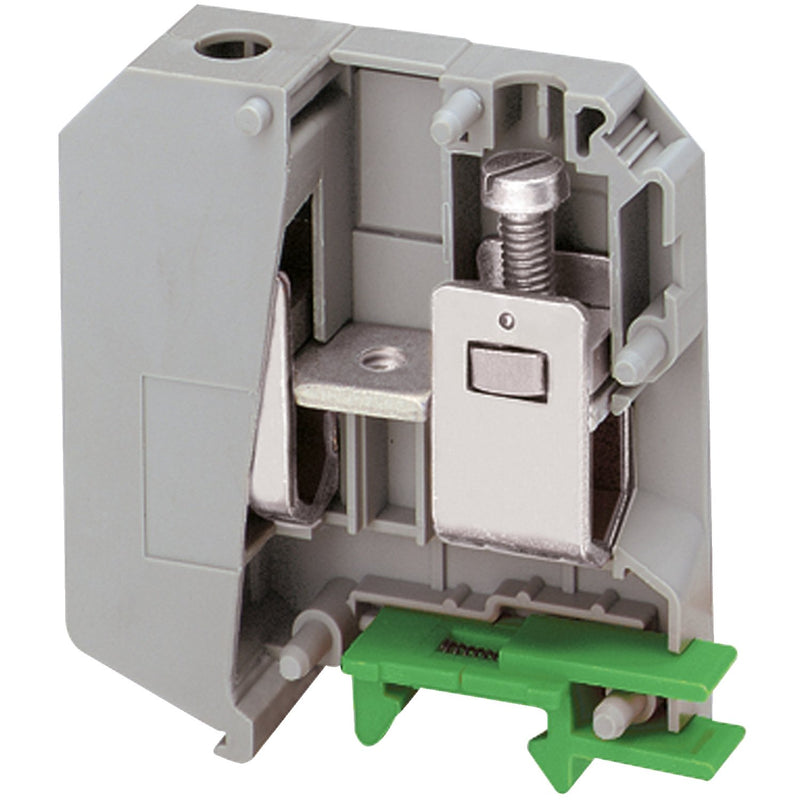

Schneider Electric - Durchgangs-Reihenklemme Schraub-Reihenklemmen NSYTRV502 Durchgang 2 Punkt − 10 Stück

Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zur Linergy-Durchgangsklemme mit 50 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 600 V nach CSA/cURus, 1000 V nach EN/IEC 60947-7-1 und 690 V nach ATEX Exe II Ex II 2 GD. Der Nennstrom beträgt 150 A gemäß EN/IEC 60947-7-1, 150 A gemäß CSA/cURus und 137 A gemäß ATEX Exe II Ex II 2 GD. Er hat eine graue Oberflächenbehandlung. Montage durch Aufrasten und seitlichen Anschluss durch einstöckige 1x1-Schraubklemmen. Der Anschluss und die Trennung kann mit einem Schraubendreher erfolgen. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Nach mehreren Normen zertifiziert (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Es ist konform mit Green Premium (RoHS/REACH).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	16..70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..70 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Geeignet für Leiterwerkstoff	Aluminium/Kupfer
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-40..130 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	20 mm
Höhe	83,5 mm
Tiefe	70,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
10 x Schneider Electric - Durchgangs-Reihenklemme Schraub-Reihenklemmen NSYTRV502 Durchgang 2 Punkt
