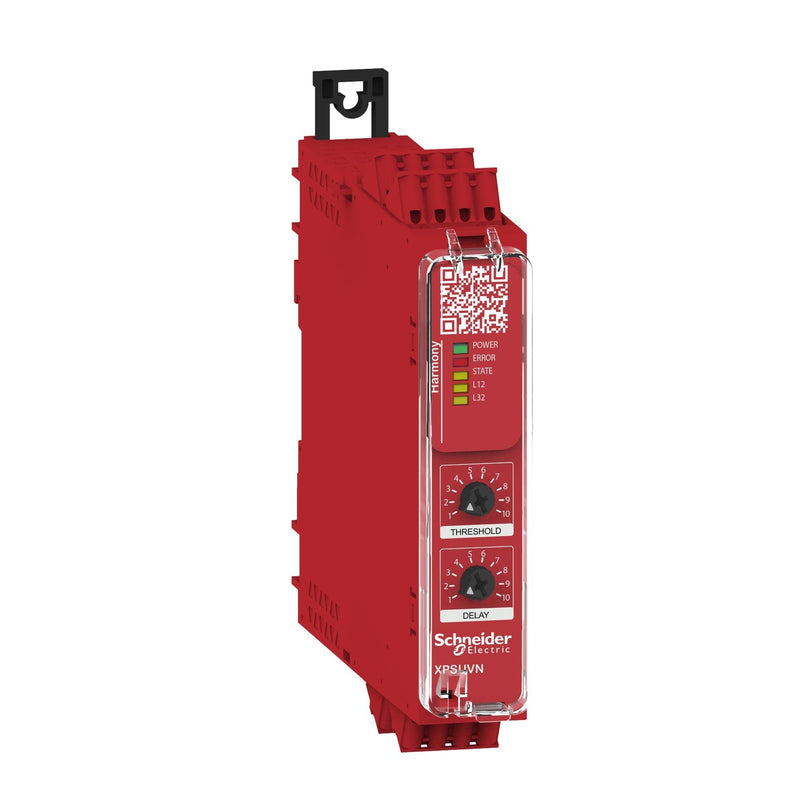

Schneider Electric - Drehzahl-/Stillstandüberwachungsgerät Sicherheitsrelais XPSUVN31AC Stillstandsüberwachu

Die Sicherheitsrelais Harmony XPS Universal zeichnen sich durch ihren Funktionsumfang und Diagnosefähigkeit aus, die im Fehlerfall Stillstandszeiten verringert. Dieses Sicherheitsrelais beinhaltet eine sichere Stillstandserkennung durch Messung der Remanenzspannung, so daß keine weiteren Sensoren montiert werden müssen. Dazu wird die Motorleitung mit dem Stillstandswächter verbunden und nach dem Abschalten des Motors die durch die auslaufende Drehbewegung induzierte Spannung gemessen. Unterschreitet die gemessene Remanenzspannung den frontseitig eingestellten Grenzwert (50-500 mV), wird von einem Motorstillstand ausgegangen. Zusätzlich ist eine Verzögerungszeit von 0,5 bis 60 Sekunden ebenfalls frontseitig einstellbar. Es können DC- und AC-Motoren in 1- oder 3-phasigen Netzen bis 690 V auf Motorstillstand überwacht werden. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 1 sicheren Relais-Schließerkontakt, 1 Halbleiter-Meldeausgang und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Federzugklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 3 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP34AC einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung des elektrischen Anschlusses	Federzuganschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..240 V
Bemessungssteuerspeisespannung Us bei DC	48..240 V
Spannungsart zur Betätigung	AC/DC
Mit abnehmbaren Klemmen	ja
Auswertung der Eingänge	zweikanalig
Funktion Drehzahlüberwachung	nein
Funktion Stillstandsüberwachung	ja
Mit Rückführkreis	nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	1
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	1
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter	2
Geeignet für Sicherheitsfunktionen	ja
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Mit Zulassung für BG BIA	ja
Mit Zulassung nach UL	ja
Breite	22,5 mm
Höhe	100 mm
Tiefe	120 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Sicherheitsrelais XPSUVN31AC
1 x Verriegelungsband
