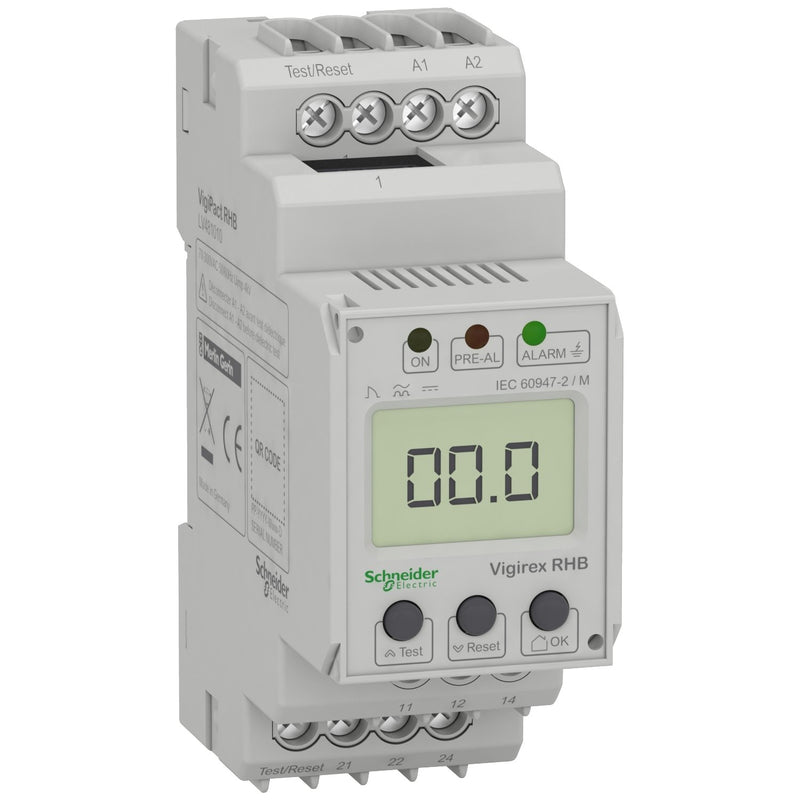

Schneider Electric - Differenzstrom-Überwachungsgerät VigiPacT RHB Typ B LV481010 Diff.StromÜberwachg

VigiPacT RHB ist ein auf einer DIN-Schiene montiertes Differenzstromschutzrelais. Es schützt vor direktem oder indirektem Kontakt von Personen, Brandgefahren und Motoren. Er misst den Differenzstrom in einer elektrischen Anlage über den zugehörigen Ringwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Restbetriebsstrom überschritten wird. Er kann einen Alarm und einen Voralarm aktivieren. Die Betriebsversorgungsspannung beträgt 100/250 VAC 50/400 Hz oder 100/250 VDC. Es handelt sich um eine Erdschluss-Schutzklasse des Typs B. Die Stromempfindlichkeit (IDn) am Tastenfeld kann zwischen 30 mA und 3 A eingestellt werden. Die Zeitverzögerung (Dt) kann auf dem Tastenfeld von unverzögert bis 10 s eingestellt werden. Er muss mit einem kompatiblen Ringkernwandler Typ B von Schneider Electric kombiniert werden.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	ja
Funktion	für gemischte Netze
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	100..250 V
Versorgungsspannung bei AC 60 Hz	100..250 V
Versorgungsspannung bei DC	100..250 V
Spannungsmessbereich	0..800 V
Bemessungsbetriebsfrequenz	0..2000 Hz
Strommessbereich	0..6 mA
Ansprechwert Stromstärke 1	0,03..3 mA
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	10 s
Anzeige des Differenzstroms	ja
Fehlerspeicherung möglich	ja
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	100..250 V
Betriebsspannung bei AC 60 Hz	100..250 V
Betriebsspannung bei DC	100..250 V
Bemessungsschaltstrom	5 A
Breite	36 mm
Höhe	90 mm
Tiefe	70,5 mm

Lieferumfang:
1 x Schneider Electric - Differenzstrom-Überwachungsgerät VigiPacT RHB Typ B LV481010 Diff.StromÜberwachg.
