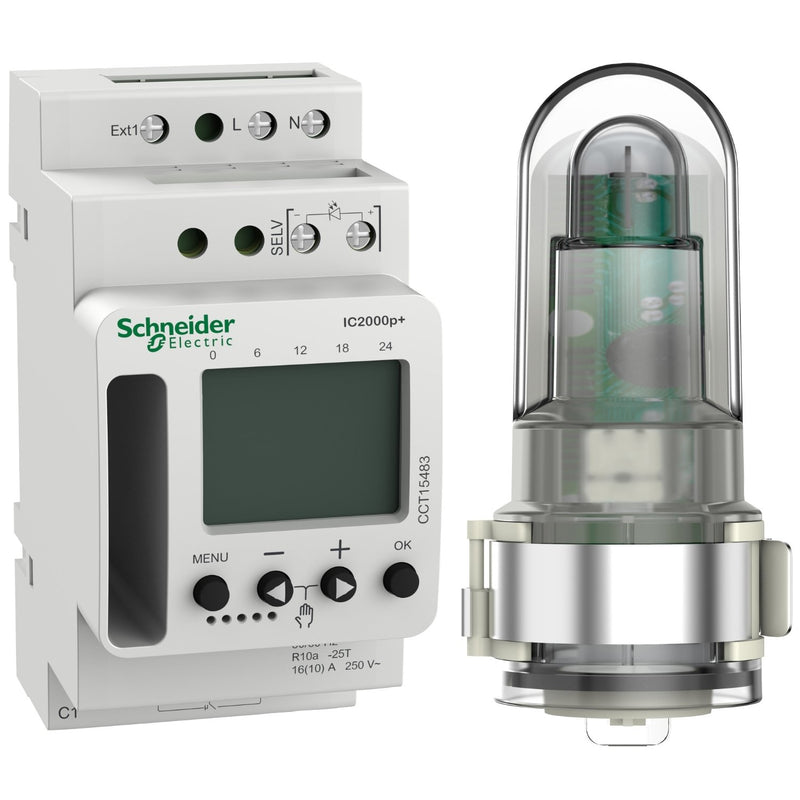

Dämmerungsschalter zur helligkeits- und zeitabhängigen Steuerung von Beleuchtungsanlagen. Die Beleuchtungsanlage wird eingeschaltet, sobald der eingestellte Helligkeitsschwellwert unterschritten wird oder die Zeitsteuerung das Schließen des Relais ermöglicht. Drei Einstellbereiche für den Ansprechschwellwert Bereich 1 2 bis 50 Lux. Bereich 2 60 bis 300 Lux. Bereich 3 350 bis 2100 Lux. Zeitverzögertes Ein-und Ausschalten Einstellbar zwischen 20 - 140 Sekunden. Externer Eingang als Nebenstelle. Testen der Verdrahtung durch Taster am Gerät. Kurzanleitung im Aufbewahrungsfach. Für die Montage auf Hutschienen TH35. nach EN 60715. Funktionen -56 Speicherplätze. EIN-AUS Schaltzeiten. Ferienprogramm -Displaybeleuchtung (abschaltbar). Sommer-/Winterzeitumschaltung -Automatisch, deaktivierbar, Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt, eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar. PIN-Codierung. Nennspannung AC 230,-15 %/+10 %, 50/60 Hz. Schaltleistung max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Schaltleistung min 10 mA, AC 230 V, 100 mA, AC/DC 24 V. Kontakt potentialfrei. Standby-Leistung 0,3 W. Glühlampenlast 2600 W. Halogenlampenlast 2600 W. Leuchtstofflampenlast nicht kompensiert 2300 VA, reihenkompensiert 2300 VA, -parallel-kompensiert 730 VA (80 uF). Kompaktleuchtstofflampen 170 W. LED <
2 W 30 W. LED >
2 W 200 W. Externe Eingänge 1. Anschlüsse Schraubklemmen, starr/flexibel 2x0,5 - 2,5 mm2, mit Aderendhülse max. 1x2,5 mm2. Bedienelemente 4 Tasten zur Menüführung. Ganggenauigkeit 7+/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre. Schutzart Gerät IP 20. Gerätebreite 2,5 TE ca. 45 mm. Lieferumfang Außen Lichtsensor CCT15260.
| Technische Details |
|---|
| Bemessungsspannung |
230 V |
| Bemessungsfrequenz |
50..60 Hz |
| Max. Glühlampenlast |
2600 W |
| Max. Leuchtstofflampenlast |
2300 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) |
2300 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
730 VA |
| Max. Schaltstrom (cos phi |
0,6) |
| Bemessungsschaltstrom |
16 A |
| Einstellbereich Helligkeitswert |
2..2000 lx |
| Mit programmierbarer Nachtabschaltung |
ja |
| Tasteingang |
ja |
| Max. Leitungslänge Lichtfühler |
50 m |
| Schutzklasse Lichtfühler |
II |
| Montageart Lichtfühler |
Wandanbau |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
2,5 |
| Einbautiefe |
67 mm |
| Schutzart (IP) |
IP20 |
| Schutzart (IP) Lichtfühler |
IP55 |
Lieferumfang:
1 x Außen Lichtsensor CCT15260
