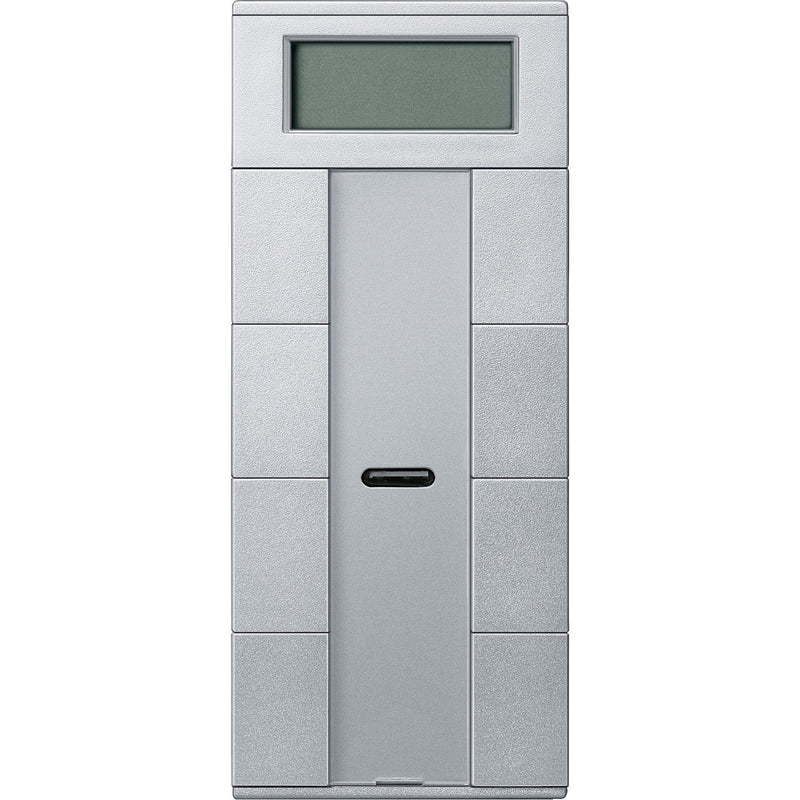

Im Design System M. Komfortable Steuerungseinheit mit 8 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Mit Raumtemperaturregler und Display. Mit integriertem Piezo-Summer zur Anzeige von Alarmzuständen und IR-Empfänger. Mittels IR-Fernbedienung können alle Funktionen der jeweiligen Tasten angesteuert werden. Mit 9 roten LEDs. Der Raumtemperaturregler ist für Heizung und Kühlung mit stufenlos verstellbaren KNX-Stellantrieben oder zur Ansteuerung von Schaltaktoren und Heizungsaktoren verwendbar. Mit weiß hinterleuchtetem Display zur Darstellung von z. B. Uhrzeit, Datum, Temperatur und Betriebsmodus. Menü zur Einstellung von Standard-Betriebsarten, Sollwert, Arbeitstag/arbeitsfreier Tag (externe Ansteuerung), Anzeigemodus, Uhrzeit, Schaltzeiten und Helligkeit des Displays. Die Tasten sind als Tastenpaar (zweiflächig) oder als Einzeltasten frei parametrierbar. Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX Funktionen Taster Schalten, Umschalten, Dimmen, Jalousie (relativ oder absolut), Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktion. Zeitsteuerung mit Synchronisation, Meldefunktion, Externen Temperaturwert zyklisch lesen, Ventilatorsteuerung, Betriebsarten, Sollwertverschiebung. Funktionen Raumtemperaturregler Reglertyp 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang Stetig im Bereich 0-100% oder schaltend EIN/AUS. Regler-Mode -Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Reglerausgängen. 2-stufiges Kühlen mit 2 Reglerausgängen. 2-stufiges Heizen und Kühlen mit 4 Reglerausgängen. Betriebsarten Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Schieben aller Sollwerte. Speichern aller Solltemperaturen und Betriebsarten bei Reset. Überwachung externer Temperatur. Zusätzliche Ausgabe der Stellgröße als 1-Byte Wert bei PWM. Meldefunktion für Isttemperatur, Ventilschutzfunktionxx Szenenfunktion. Bedienung Menü. Zu komplettieren mit 1-M-Rahmen, 2fach ohne Mittelsteg 3898xx ATELIER-M-Rahmen, 2fach ohne Mittelsteg 3888xx M-SMART-Rahmen, 2fach ohne Mittelsteg 4788xx, 4848xx. M-PLAN-Rahmen, 2fach ohne Mittelsteg 4888xx, 5158xx M-PLAN-Echtglasrahmen, 2fach ohne Mittelsteg 4878xx M-PLAN-Metallrahmen, 2fach ohne Mittelsteg 4758xx Sender IR-Universalfernbedienung MEG5761-0000. Funk-Universalfernbedienung CONNECT MEG5051-0000. Lieferumfang Mit Busanschlussklemme und Tragplatte. Mit Schraube für Demontageschutz. Mit Putzschutzhaube. Material Thermoplast edelmatt. Farbe aluminium.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Montageart |
Unterputz |
| Anzahl der Betätigungspunkte |
10 |
| Mit Display |
ja |
| Status-LED |
ja |
| IR-Sensor |
ja |
| Manuelle Sollwertverstellung |
ja |
| Präsenztaster |
nein |
| Mit integriertem DCF77-Empfänger |
nein |
| Mit Zeitschaltuhr |
ja |
| Mit Diebstahl-/Demontageschutz |
ja |
| Zentrale Funktionseinheit für Sender/Aktoren |
ja |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Oberflächenschutz |
lackiert |
| Ausführung der Oberfläche |
matt |
| Farbe |
Aluminium |
| Transparent |
nein |
| Schutzart (IP) |
IP20 |
| Mit Busankopplung |
ja |
Lieferumfang:
1 x Bussystem-Mehrfach Bediengerät Taster 4fach plus MTN6214-0460
Busanschlussklemme
Tragplatte
Schraube für Demontageschutz
Putzschutzhaube
