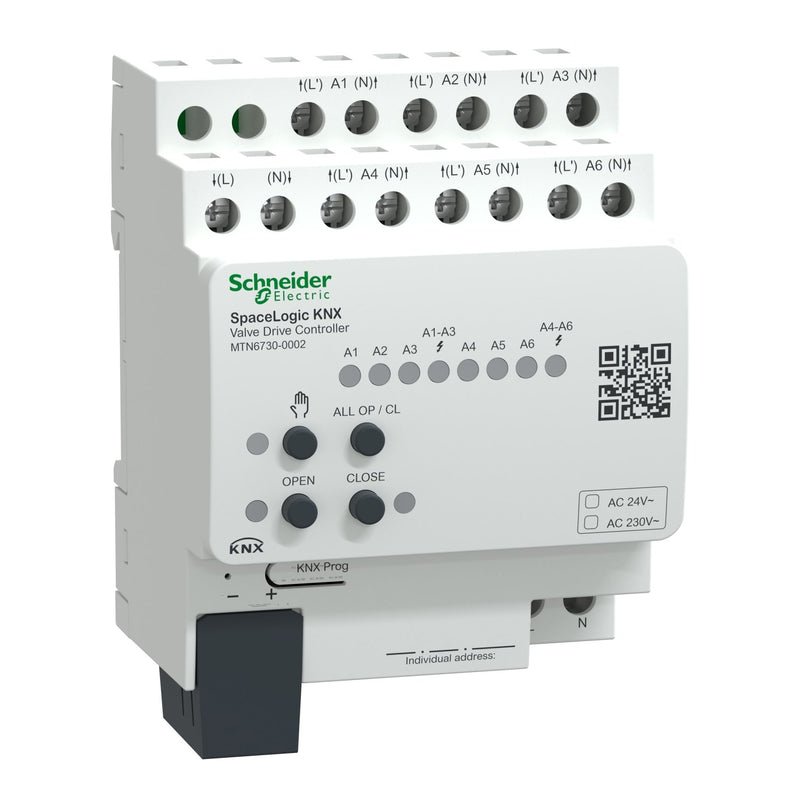

Schneider Electric - Bussystem-Heizungsaktor Ventilantriebsaktor MTN6730-0002 SpaceLogic KNX

Ventilantriebsaktor mit Regelung, REG. SpaceLogic KNX Ventilantriebsaktor. Zur Ansteuerung von elektrothermischen Ventilantrieben für Heiz- oder Kühldecken. Der Ventilantriebsregler hat 6 elektronische Ausgänge. An jeden Ausgang können bis zu 4 Ventilantriebe (230 V AC) oder 2 Ventilantriebe (24 V AC) angeschlossen werden. Es können sowohl stromlos geschlossene als auch stromlos geöffnete Ventilantriebe angeschlossen werden. Zusätzlich enthält der Ventilantriebsregler 6 integrierte Raumtemperaturregler (RTR), die unabhängig voneinander arbeiten. Die Stellgrößenausgänge dieser RTCs können intern mit den Ventilausgängen verknüpft werden, so dass Temperaturregelung und Ventilsteuerung bei Bedarf nur von einem einzigen Busteilnehmer durchgeführt werden können. In diesem Fall ist kein externer Raumtemperaturregler (z.B. Taster mit RTR) erforderlich. Da die Ventilausgänge einzeln angesteuert werden können, ist auch die Verwendung einer externen RTR jederzeit möglich. Die integrierten Raumtemperaturregler können das Stellgrößentelegramm auf den Bus senden und damit andere Heizungsaktoren oder Fan Coil Aktoren ansteuern. Die Ausgänge sind entweder schalterbetätigt (1 Bit) oder PWM-Signal (1 Byte) aktiviert. Jeder Ausgang ist überlast- und kurzschlussgeschützt. Alle Ausgänge können manuell per Tastenbedienung bedient werden. Baustellenbetrieb ist möglich. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme.

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	4
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Stellgröße stetig	ja
Stellgröße schaltend	ja
Ventilschutzfunktion	ja
Handschaltung	ja
Max. Schaltstrom (Ohmsche Last)	0,05 A
Anzahl der Ausgänge	6
Max. Ausgangsstrom	0,05 A
Schaltspannung	24..230 V
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Bussystem-Heizungsaktor Ventilantriebsaktor MTN6730-0002 SpaceLogic KNX
