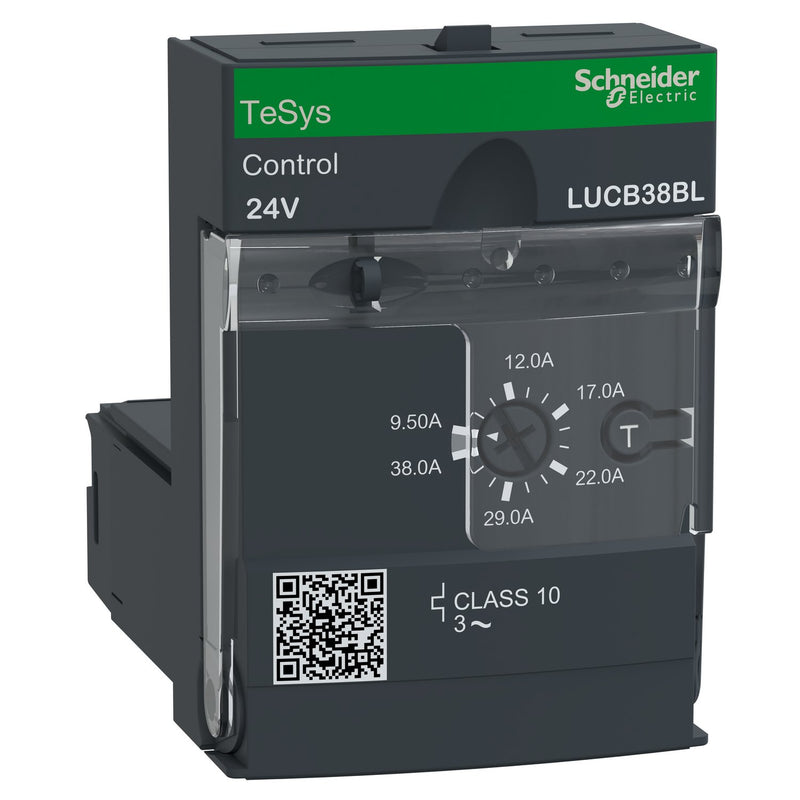

Schneider Electric - Auslöseblock für Leistungsschalter Steuereinheit quot LUCB38BL 9,5-38A 24VDC

Die Steuer- und Diagnoseeinheit TeSys U wird in die fortschrittlichen Leistungssockel LUB380 eingefügt, um eine Startersteuerung TeSys U für 3-Phasen-Motoranwendungen bis zu 18,5kW@400V zu bilden. Sie bietet vollen Schutz für Motoren mit einem Nennstrom Ir 9,5-38A (Ir einstellbar), Überlastauslöser Klasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (nur Schutz von Geräten). Es verfügt über einen thermischen Überlastalarm, der lokal über ein LUFDA-Modul oder ferngesteuert über ein LULC-Modul verwendet werden kann, sowie über einen Testtaster für die Simulation einer Überlast. Zur Verwendung mit einer 24-V-Gleichspannung für die Steuerung des Anlassers (über die Steuerklemmen A1/A2 in der Leistungsbasis). Zertifiziert bei Verwendung in Verbindung mit einem LUB-Leistungssockel (IEC, UL, CSA, CCC, EAC), Green Premium Produkt (RoHS/REACh).

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	38 A
Überlastauslöser Stromeinstellung	9,5..38 A
Kurzschlussauslöserfunktion	unverzögert
Mit Erdschlussschutzfunktion	ja
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	45 mm
Höhe	66 mm
Tiefe	60 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Steuereinheit quot LUCB38BL 9,5-38A 24VDC
