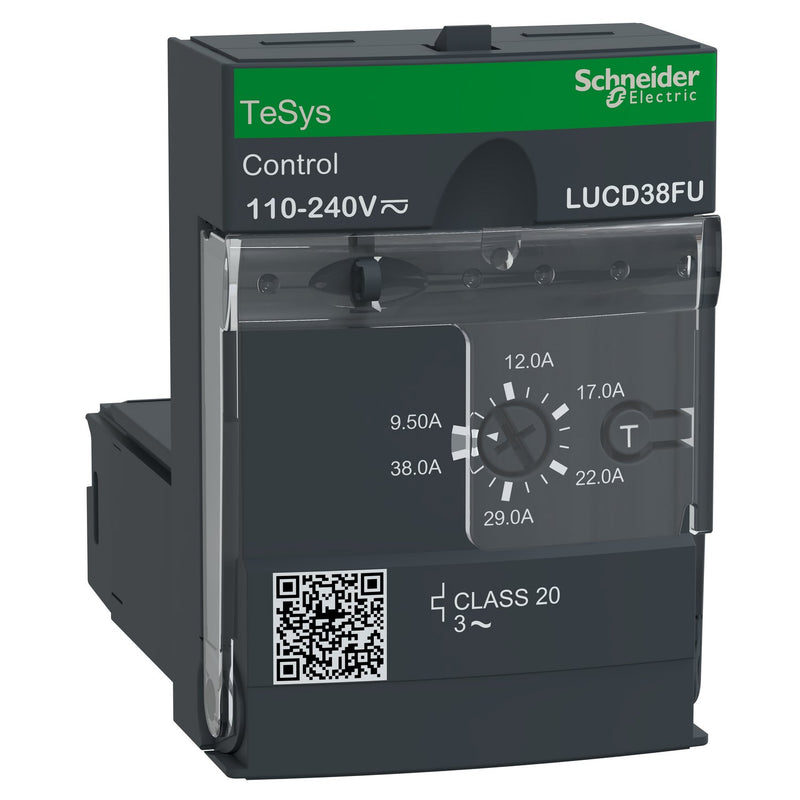

Schneider Electric - Auslöseblock für Leistungsschalter Steuereinheit Erweitert LUCD38FU 9,5-38A 110-220V

Die Tesys U Steuer- und Diagnoseeinheit wird in die Basiseinheit LUB38 oder LUB380 eingesteckt und stellt somit ein kompakten Motorstarter für 3-phasige Motoranwendungen bis 18,5kW@400V dar. Er bietet einen Vollschutz für Motoren mit einem Nennstrom Ir 9,5-38A (Ir einstellbar), Überlastauslöseklasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (Geräteschutz). Es bietet einen thermischen Überlastalarm, der lokal mit einem LUFDA*-Modul oder aus der Ferne mit einem LULC*-Modul verwendet werden kann, sowie eine Testtaste für die Überlastsimulation. Zur Verwendung mit einer 110-240V AC / 110-220V DC-Spannung für die Steuerung des Starters (über die Steuerklemmen A1/A2 am Grundgerät). Zertifiziert bei Verwendung in Verbindung mit einem LUB-Netzteil (IEC, UL, CSA, CCC, EAC), Green Premium-konform (RoHS/REACh).

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	38 A
Überlastauslöser Stromeinstellung	9,5..38 A
Kurzschlussauslöserfunktion	unverzögert
Mit Erdschlussschutzfunktion	ja
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	45 mm
Höhe	66 mm
Tiefe	60 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Steuereinheit Erweitert LUCD38FU 9,5-38A 110-220V
