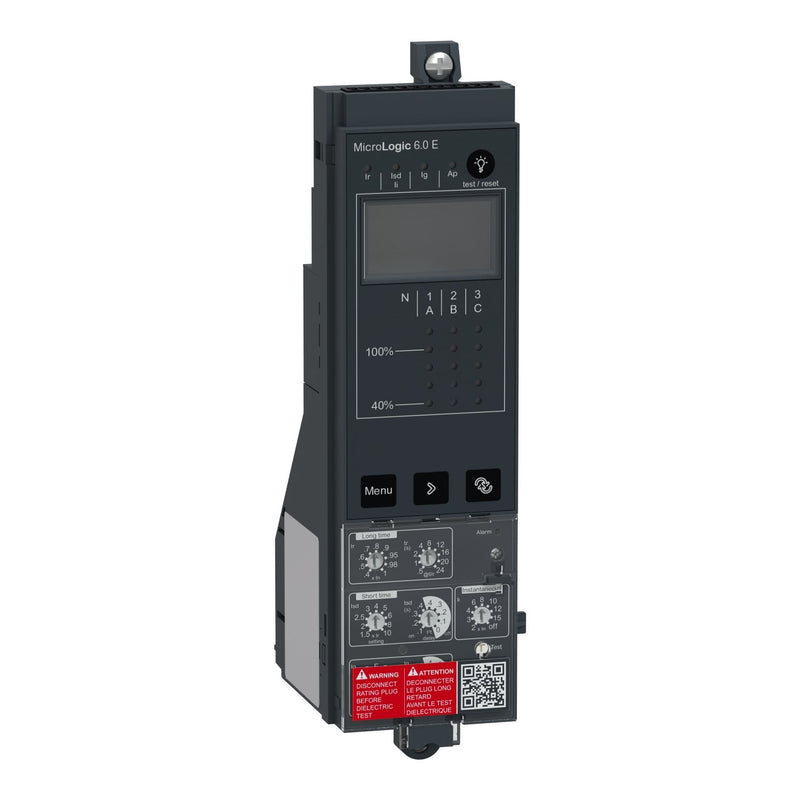

Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 6,0E ComPacT C6EFM NS630b bis NS3200

Diese neue MicroLogic Auslöseeinheit gehört zur neuen Generation der ComPacT NS630bN- bis NS3200-Serie. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Zubehörteile und einen neuen ergonomischen Kipphebel und optionalem LED-Auslösestatus. Der MicroLogic Auslöser hat ein neues Design und eine neue Farbe (dunkelgrau). Er ist kompatibel mit handbetätigten ComPacT NS Leistungsschaltern in Festeinbau. Dieses Steuergerät verfügt über grundlegende Schutzfunktionen und ist für den Schutz von Stromkreisen und Lasten ausgelegt. MicroLogic 6.0E ist ein elektronisches Steuergerät, das einen einstellbaren Langzeitschutz gegen Überlast bietet (ANSI Code 49). Es bietet auch einen einstellbaren Kurzzeit- und unverzögerten Schutz gegen Kurzschluss (ANSI Code 51 und 50). MicroLogic 6.0E verfügt über einen Erdschlussschutz (ANSI Code 51N) für die Rückführung von Rest- oder Quellenerde. Die Leistung des Steuergeräts wird durch einen zusätzlichen Langzeitleistungsstecker festgelegt, der separat über den Produktselektor bestellt werden muss. Der Typ MicroLogic E zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache über 4 weitere LEDs anzeigen. MicroLogic E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS neue Generation ist nachhaltiger mit umweltfreundlichen Verpackungen und Partnerschaften.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Bemessungsdauerstrom Iu	3200 A
Bemessungsschaltstrom	3200 A
Überlastauslöser Stromeinstellung	252..3200 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	378..32000 A
Stromeinstellung unverzögerter Kurzschlussauslöser	6400..48000 A
Mit Erdschlussschutzfunktion	ja
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	53,6 mm
Höhe	199,5 mm
Tiefe	67,5 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 6,0E ComPacT C6EFM NS630b bis NS3200
