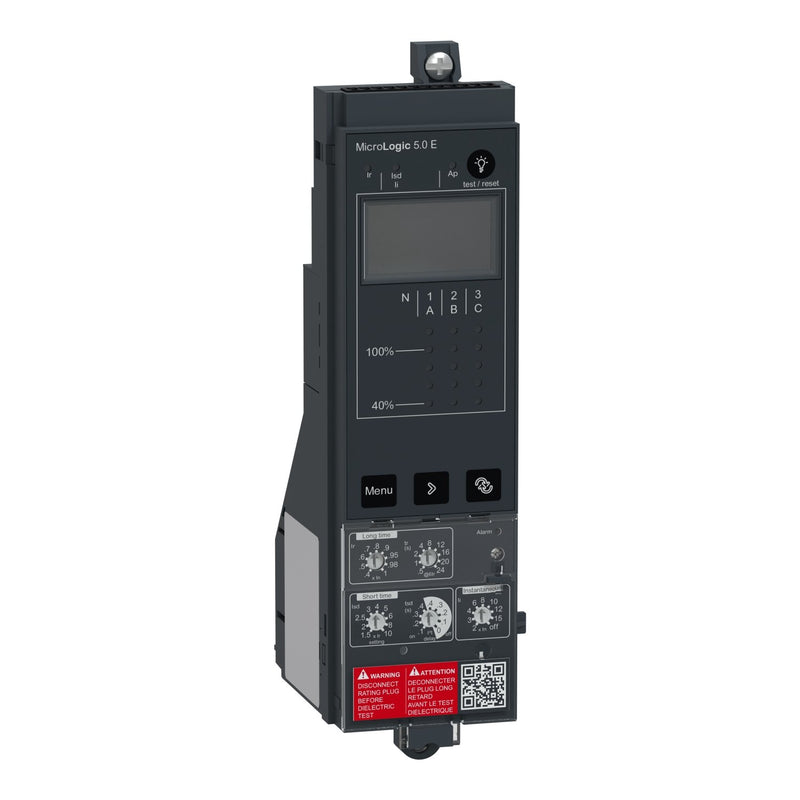

Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 5,0E ComPacT C5EWM NS630b bis NS1600

Micrologic 5.0E (Energiezähler) ist ein elektronisches Steuergerät, das bei den ausfahrbaren Leistungsschaltern ComPacT NS630b bis NS1600 eingesetzt wird. Dieses Steuergerät verfügt über einen Selektivschutz (LSI) und ist für den Schutz von Stromkreisen und Verbrauchern ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Dieses Steuergerät verfügt über selektive Schutzfunktionen und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Micrologic 5.0E zeigt Überlastungen mit einer Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Micrologic 5.0E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. Diese Steuereinheit kann mit dem Auszug ComPacT NS basic frame verbunden werden. Die Leistung des Steuergeräts wird durch einen zusätzlichen Stecker für Langzeitbetrieb festgelegt, der separat über den Produktselektor zu bestellen ist. MicroLogic E zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache über 4 weitere LEDs anzeigen. MicroLogic E ist mit einem digitalen LCD-Bildschirm ausgestattet, der die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger durch grüne Verpackungen und grüne Partnerschaften.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Bemessungsdauerstrom Iu	1600 A
Bemessungsschaltstrom	1600 A
Überlastauslöser Stromeinstellung	252..1600 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	378..16000 A
Stromeinstellung unverzögerter Kurzschlussauslöser	3200..24000 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	53,6 mm
Höhe	199,5 mm
Tiefe	67,5 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 5,0E ComPacT C5EWM NS630b bis NS1600
