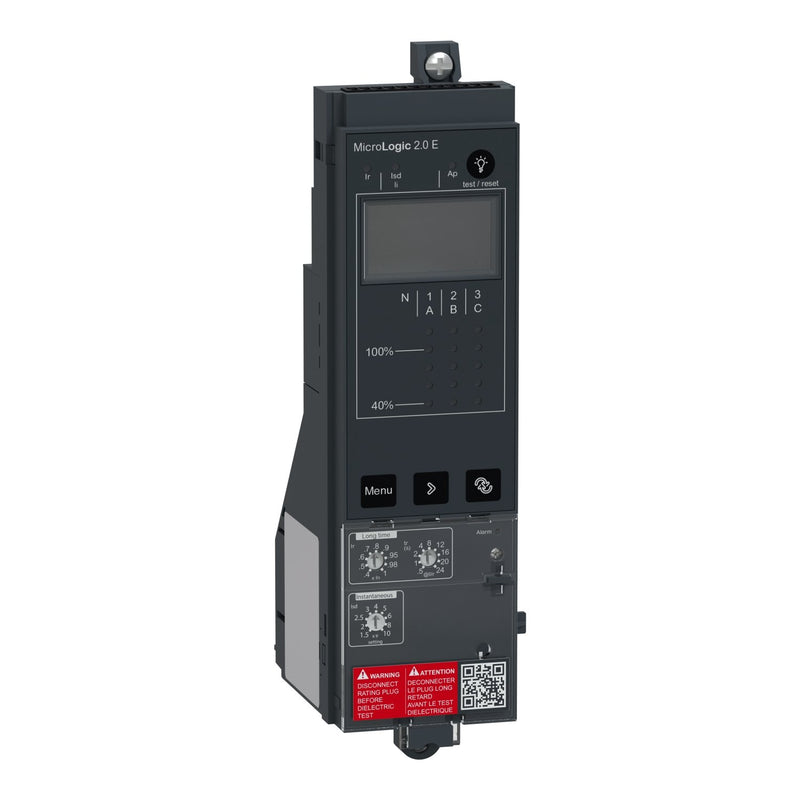

Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 2,0E ComPacT C2EWM NS630b bis NS1600

Micrologic 2.0E (Energiezähler) ist ein elektronisches Steuergerät, das bei den ausfahrbaren Leistungsschaltern ComPacT NS630b bis NS1600 eingesetzt wird. Dieses Steuergerät verfügt über einen Basisschutz (LI) und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren unverzögerten Schutz gegen Kurzschlüsse. Dieses Steuergerät verfügt über Basisschutzfunktionen und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Micrologic 2.0E zeigt Überlastungen mit einer Alarm-LED an. Er ist in der Lage, die Auslöseursache durch 3 weitere LEDs anzuzeigen. Micrologic 2.0E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. Diese Steuereinheit kann mit dem Auszug ComPacT NS basic frame verbunden werden. Die Leistung des Steuergeräts wird durch einen zusätzlichen Langzeitstecker festgelegt, der separat über den Produktselektor bestellt werden muss. MicroLogic E zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache über 4 weitere LEDs anzeigen. MicroLogic E ist mit einem digitalen LCD-Bildschirm ausgestattet, der die Wirkenergie mit 2%iger Genauigkeit anzeigt. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger durch grüne Verpackungen und grüne Partnerschaften.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Bemessungsdauerstrom Iu	1600 A
Bemessungsschaltstrom	1600 A
Überlastauslöser Stromeinstellung	252..1600 A
Kurzschlussauslöserfunktion	unverzögert
Stromeinstellung unverzögerter Kurzschlussauslöser	378..16000 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	53,6 mm
Höhe	199,5 mm
Tiefe	67,5 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter MicroLogic 2,0E ComPacT C2EWM NS630b bis NS1600
