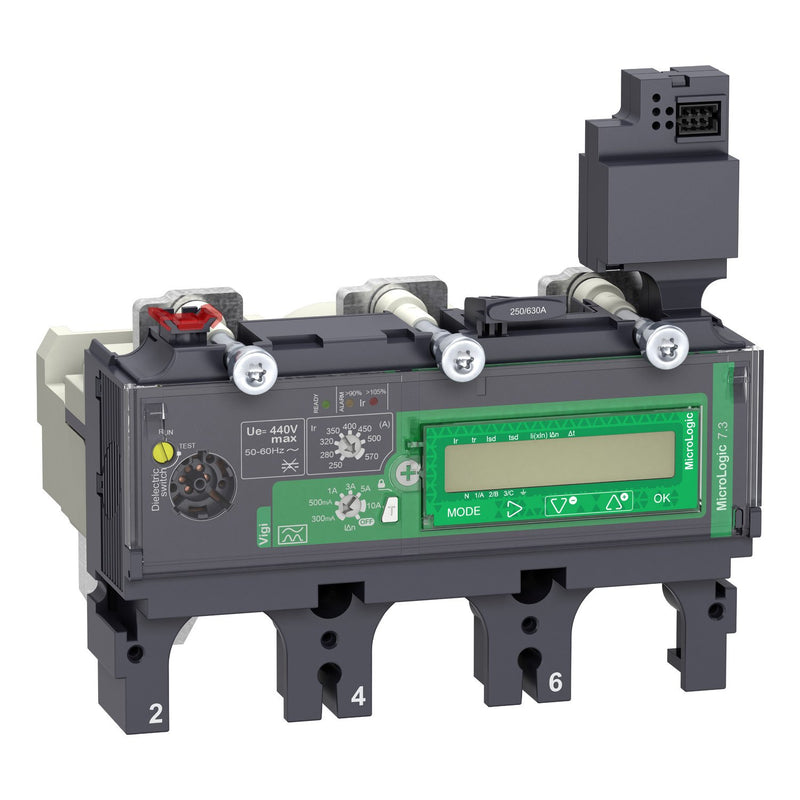

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6337E570 MicroLogic 7.3E

Bei diesem elektronischen Auslösegerät MicroLogic 7.3 E (Energy) handelt es sich um ein 3-poliges 3d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 630 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 570 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Die Vigi-Auslöseeinheit MicroLogic 7.3 E bietet einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 7.3 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 7.3 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Ein Voralarm für Differenzstrom kann per Fernzugriff durch Installation des optionalen SDx-Moduls (LV429532) verfügbar sein. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	570 A
Bemessungsschaltstrom	570 A
Überlastauslöser Stromeinstellung	250..570 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	375..5700 A
Stromeinstellung unverzögerter Kurzschlussauslöser	855..6270 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	440 V
Versorgungsspannung bei AC 60 Hz	440 V
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Breite	139,7 mm
Höhe	136,2 mm
Tiefe	112,6 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6337E570 MicroLogic 7.3E
