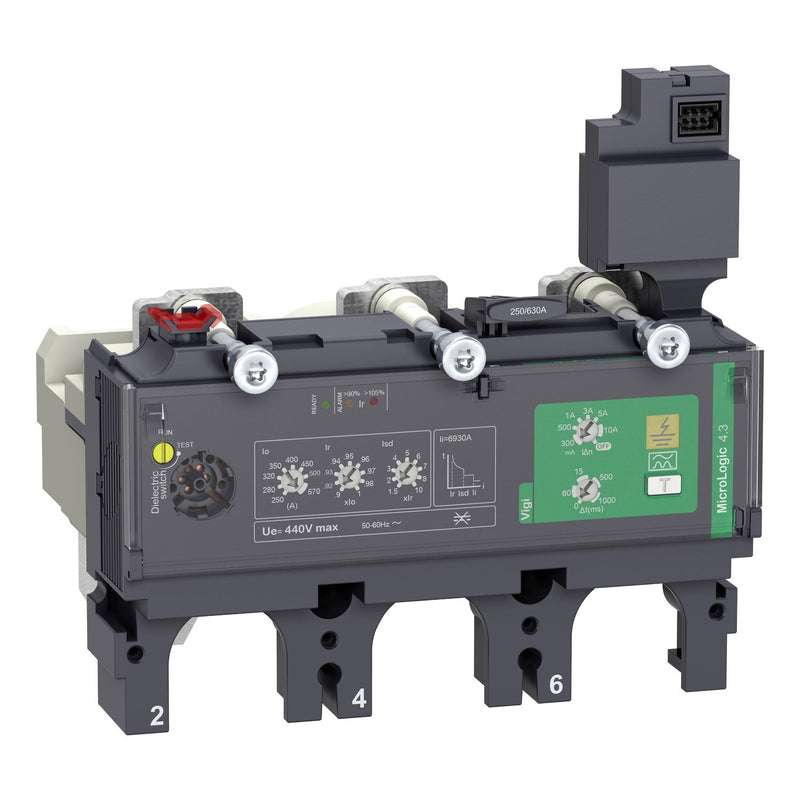

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6334V570 MicroLogic 4.3

Bei diesem MicroLogic 4.3 handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 630 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 570 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Das Auslösegerät MicroLogic 4.3 Vigi bietet einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 4.3 zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Ein Voralarm für Differenzstrom kann per Fernzugriff durch Installation des optionalen SDx-Moduls (LV429532) verfügbar sein. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	570 A
Bemessungsschaltstrom	570 A
Überlastauslöser Stromeinstellung	250..570 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	375..5700 A
Stromeinstellung unverzögerter Kurzschlussauslöser	6900 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	440 V
Versorgungsspannung bei AC 60 Hz	440 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Breite	139,7 mm
Höhe	136,2 mm
Tiefe	112,6 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6334V570 MicroLogic 4.3
